专利号: 2023211749140
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

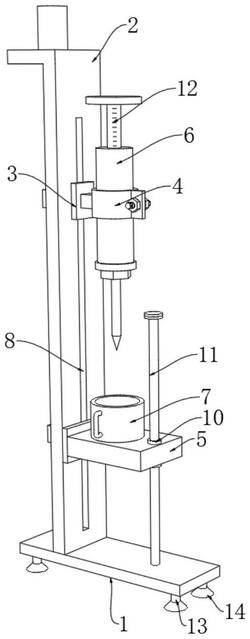

1.一种医学检验微量取样器,包括底座(1),其特征在于:所述底座(1)顶部的一端固定连接有支撑架(2),所述支撑架(2)的表面的一侧设置有调节机构(3),所述调节机构(3)贯穿支撑架(2)并固定连接有固定环(4)和支撑座(5),所述固定环(4)的内腔卡接有取样器本体(6),位于所述取样器本体(6)的正下方设置有存储盒(7),所述存储盒(7)放置在支撑座(5)的表面,所述取样器本体(6)包括取样管(61),所述取样管(61)的内腔设置有活塞(62),所述活塞(62)的顶部固定连接有活塞杆(63),所述活塞杆(63)的顶端贯穿取样管(61)并固定连接有按柄(64),所述取样管(61)的底端设置有取样针头(65)。

2.根据权利要求1所述的一种医学检验微量取样器,其特征在于:所述调节机构(3)包括步进电机(31),所述步进电机(31)安装在支撑架(2)的顶部,所述步进电机(31)的输出轴固定连接有正反螺纹杆(32),所述正反螺纹杆(32)的底端通过轴承与底座(1)的表面转动连接,所述正反螺纹杆(32)的两端螺纹连接有第一螺纹套(33)和第二螺纹套(34),所述第一螺纹套(33)和第二螺纹套(34)的外壁均固定连接有连接块(35),两个所述连接块(35)的一侧分别固定连接有第一连接件(36)和第二连接件(37),所述第一连接件(36)和第二连接件(37)远离连接块(35)的一端贯穿支撑架(2)分别与固定环(4)和支撑座(5)的表壁固定连接。

3.根据权利要求2所述的一种医学检验微量取样器,其特征在于:所述支撑架(2)的表面与第一连接件(36)和第二连接件(37)相对应的位置开设有移动槽(8),所述第一连接件(36)和第二连接件(37)卡接在移动槽(8)的内腔。

4.根据权利要求1所述的一种医学检验微量取样器,其特征在于:所述支撑座(5)的表面开设有卡槽(9),所述存储盒(7)的底部位于卡槽(9)的内腔。

5.根据权利要求1所述的一种医学检验微量取样器,其特征在于:所述支撑座(5)的表面嵌设有活动套(10),所述活动套(10)的内腔活动连接有定位杆(11),所述定位杆(11)的底部与底座(1)的表面固定连接。

6.根据权利要求1所述的一种医学检验微量取样器,其特征在于:所述活塞杆(63)表面的四周设置有刻度线(12),所述按柄(64)的顶部一体成型有防滑纹。

7.根据权利要求1所述的一种医学检验微量取样器,其特征在于:所述底座(1)底部的四周固定连接有支撑柱(13),所述支撑柱(13)的底部固定连接吸盘(14)。
