专利号: 2023211968862
申请人: 福州客耐思家居饰品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

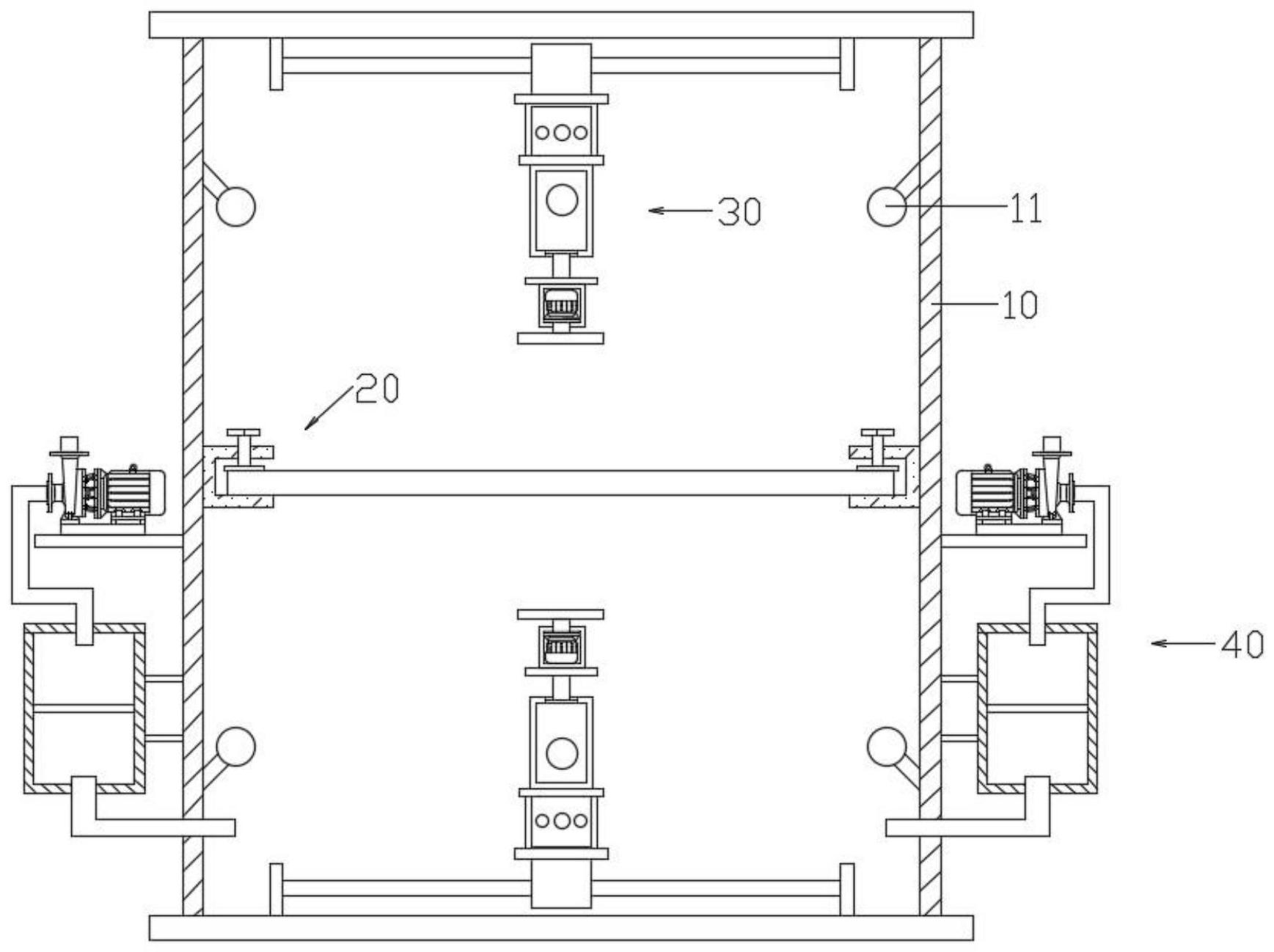

1.一种双面打磨木料砂光机,包括打磨箱(10),其特征在于,还包括:用于使木料悬空在打磨箱(10)内腔的固定组件(20),且固定组件(20)安装在打磨箱(10)的中端内壁上;

用于对木料的两侧进行同时打磨的打磨组件(30),且打磨组件(30)安装在打磨箱(10)上;

用于对打磨组件(30)工作时所产生的粉尘进行处理的吸尘组件(40),且吸尘组件(40)安装在打磨箱(10)上。

2.根据权利要求1所述的一种双面打磨木料砂光机,其特征在于,所述固定组件(20)包括:U形板(21),所述打磨箱(10)的中部左右两侧均固定安装U形板(21);

手拧螺丝(22),所述U形板(21)的顶端两侧内壁均螺纹连接手拧螺丝(22);

位于U形板(21)内腔的挤压板(23),所述手拧螺丝(22)的一端固定安装挤压板(23)。

3.根据权利要求1所述的一种双面打磨木料砂光机,其特征在于,所述打磨组件(30)包括:第一无杆气缸(31),所述打磨箱(10)的上下两端均固定安装第一无杆气缸(31);

第二无杆气缸(32),所述第一无杆气缸(31)上的滑块固定安装第二无杆气缸(32)。

4.根据权利要求3所述的一种双面打磨木料砂光机,其特征在于,所述打磨组件(30)还包括:盒体(33),所述第二无杆气缸(32)上的滑块固定安装盒体(33);

气缸(34),所述气缸(34)固定安装在盒体(33)的内壁上;

支撑板(35),所述气缸(34)的输出端通过活塞杆固定安装支撑板(35)。

5.根据权利要求4所述的一种双面打磨木料砂光机,其特征在于,所述打磨组件(30)还包括:箱体(36),所述箱体(36)固定安装在支撑板(35)的底部上;

伺服电机(37),所述伺服电机(37)固定安装在箱体(36)的内壁上;

打磨盘(38),所述打磨盘(38)固定安装在伺服电机(37)的输出轴上。

6.根据权利要求1所述的一种双面打磨木料砂光机,其特征在于,所述吸尘组件(40)包括:气泵(41),所述打磨箱(10)的两侧均固定安装气泵(41);

管道(42),所述气泵(41)的输入端固定安装管道(42)。

7.根据权利要求6所述的一种双面打磨木料砂光机,其特征在于,所述吸尘组件(40)还包括:过滤箱(43),所述打磨箱(10)的两侧均固定安装过滤箱(43),且过滤箱(43)的顶端内壁固定安装管道(42);

过滤网(44),所述过滤网(44)固定安装在过滤箱(43)的中端内壁上;

吸尘管(45),所述过滤箱(43)的底端内壁固定安装吸尘管(45),且吸尘管(45)的一端延伸至打磨箱(10)的内腔。

8.根据权利要求1所述的一种双面打磨木料砂光机,其特征在于,所述打磨箱(10)的内腔设有若干摄像头(11),以便工作人员对打磨箱(10)内部的情况进行查看。
