专利号: 2023211973235
申请人: 杭州奕泽服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

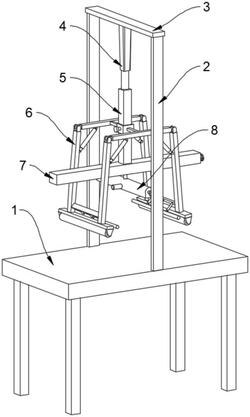

1.一种针织衫加工用烫台,包括用于放置针织衫的工作台(1),其特征在于:所述工作台(1)顶壁前后对称固定有两个立杆(2),两个立杆(2)顶端之间固定有顶板(3),所述顶板(3)底壁中央固定有气缸(4),所述气缸(4)底端的活动端固定有安装柱(5),所述安装柱(5)外表面安装有用于对针织衫进行铺平的抹平机构(6),所述安装柱(5)底端固定有驱动机构(7),所述驱动机构(7)底部安装有用于对针织衫进行熨烫的熨烫机构(8)。

2.根据权利要求1所述的一种针织衫加工用烫台,其特征在于:所述抹平机构(6)包括滑动安装在安装柱(5)外表面的滑套(61),所述滑套(61)侧壁螺接贯穿有螺纹旋钮(66),所述滑套(61)前后壁均固定有连杆(62),两个连杆(62)相互远离的一端均固定有横杆(63),所述横杆(63)的两端均转动安装有活动杆(64),所述横杆(63)底壁与活动杆(64)侧壁之间活动安装有弹簧伸缩杆(65),位于左侧的两个活动杆(64)底端之间以及位于右侧的两个活动杆(64)底端之间均固定有安装板(67),所述安装板(67)底壁前后对称固定有两个耳板(68),两个耳板(68)之间转动安装有压辊(69),位于左侧的两个活动杆(64)底部侧壁之间以及位于右侧的两个活动杆(64)底部侧壁之间均固定有按压机构(9)。

3.根据权利要求2所述的一种针织衫加工用烫台,其特征在于:所述按压机构(9)包括固定在两个活动杆(64)底部侧壁之间倾斜设置的横板(91),所述横板(91)底壁中部固定有调节组件(92),所述横板(91)底壁两侧对称固定有伸缩杆(93),所述调节组件(92)底端与伸缩杆(93)底端固定连接有同一个压杆(94),所述压杆(94)外表面固定有橡胶套。

4.根据权利要求3所述的一种针织衫加工用烫台,其特征在于:所述调节组件(92)包括固定在横板(91)底壁中部的固定套杆(921),所述固定套杆(921)底端转动安装有螺纹套(922),所述固定套杆(921)内滑动套接有螺纹杆(923),所述螺纹杆(923)与螺纹套(922)螺接,所述螺纹杆(923)底端与压杆(94)侧壁固定连接。

5.根据权利要求1所述的一种针织衫加工用烫台,其特征在于:所述驱动机构(7)包括固定在安装柱(5)底壁的安装座(71),所述安装座(71)底壁开设有滑槽(72),所述滑槽(72)内转动安装有丝杠(73),所述滑槽(72)内滑动安装有滑块(74),所述滑块(74)与丝杠(73)螺接,所述滑块(74)底端固定有连接柱(75),所述连接柱(75)底端固定连接熨烫机构(8),所述安装座(71)一端固定有伺服电机(76),所述伺服电机(76)的动力轴通过轴承贯穿滑槽(72)侧壁与丝杠(73)一端固定连接。

6.根据权利要求5所述的一种针织衫加工用烫台,其特征在于:所述熨烫机构(8)包括固定在连接柱(75)底端的壳体(81),所述壳体(81)两端均螺接贯穿有螺纹柱(82),所述螺纹柱(82)位于壳体(81)内的一端均转动安装有活塞(83),所述活塞(83)与壳体(81)内壁贴合,所述螺纹柱(82)位于壳体(81)外的一端均固定有旋钮(84),所述壳体(81)开设有若干喷气孔(85),所述壳体(81)侧壁连通固定有进气管(86)。
