专利号: 2023212122729
申请人: 山东诚森建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

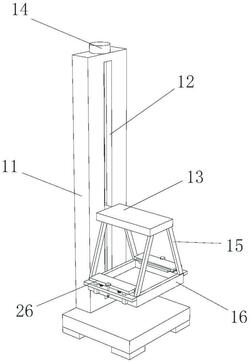

1.一种房屋施工用吊模装置,包括吊装架(11),所述吊装架(11)侧壁上开设有十字槽(12),所述十字槽(12)内部滑动安装有滑板(13),其特征在于,所述吊装架(11)上端部固定安装有油缸(14),所述油缸(14)的输出轴与滑板(13)固定连接,所述滑板(13)下端部四角处均固定安装有牵引杆(15),四个所述牵引杆(15)远离滑板(13)的一端上均固定安装有放置台(16);

所述放置台(16)两侧侧壁上均固定安装有定位机构;

所述定位机构包括侧条(21),两个所述侧条(21)分别固定安装在放置台(16)的两侧侧壁上,两个所述侧条(21)上端部均对称开设有滑槽(22)。

2.根据权利要求1所述的一种房屋施工用吊模装置,其特征在于,两个所述侧条(21)内部均螺纹安装有螺杆(23),两个所述螺杆(23)上端部均固定安装有顶盘(24),两组所述滑槽(22)内部均滑动安装有滑杆(25)。

3.根据权利要求2所述的一种房屋施工用吊模装置,其特征在于,两组所述滑杆(25)上端部均固定安装有压板(26),两个所述压板(26)下端部均对称固定安装有弹簧(27),两组所述弹簧(27)远离两个压板(26)的一端分别与两个侧条(21)固定连接。

4.根据权利要求3所述的一种房屋施工用吊模装置,其特征在于,所述压板(26)下端部开设有收纳槽(31),所述压板(26)两侧侧壁上均开设有内槽(32),两个所述内槽(32)均与收纳槽(31)相连通。

5.根据权利要求4所述的一种房屋施工用吊模装置,其特征在于,所述收纳槽(31)内部滑动安装有延伸板(33),所述延伸板(33)下端部固定安装有挤压条(34)。

6.根据权利要求5所述的一种房屋施工用吊模装置,其特征在于,所述延伸板(33)的两侧侧壁上均固定安装有滑块(35),两个所述滑块(35)分别滑动内设在两个内槽(32)中。
