专利号: 2023212190054
申请人: 王峰
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

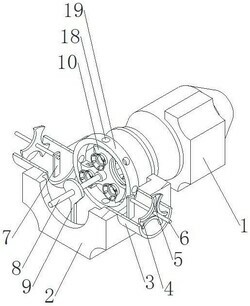

1.一种耐磨离心泵,包括泵壳(2),其特征在于:

所述泵壳(2)内部通过可拆卸连接有防护环(19),所述防护环(19)内部设置有叶轮(10),所述叶轮(10)周围开设有多个环形槽(12),所述叶轮(10)内壁均开设有贯通至叶轮(10)内部的渗透槽(11),所述叶轮(10)表面开设有多个贯通至渗透槽(11)内部的渗透孔(13);

所述渗透孔(13)内部均套入设置有延伸出叶轮(10)外表的渗透筒(14),所述渗透筒(14)外端均固定有圆锥罩(15),所述圆锥罩(15)表面均开设有缓冲孔(16);

所述泵壳(2)左右两端均安装有导流管(3),所述导流管(3)内部均设置有呈三叉形状的分流片(5),所述分流片(5)外端均开设有配套的分流槽(4),所述分流槽(4)末端贯通出分流片(5)外围。

2.如权利要求1所述的一种耐磨离心泵,其特征在于:所述叶轮(10)圆心穿插设置有泵轴(8),所述泵轴(8)与叶轮(10)之间安装有轴承(17),所述泵轴(8)前端套入设置有固定在泵壳(2)内底端的支撑托(9)。

3.如权利要求2所述的一种耐磨离心泵,其特征在于:所述泵壳(2)后端安装有传动连接在泵轴(8)后端的电机(1)。

4.如权利要求1所述的一种耐磨离心泵,其特征在于:所述防护环(19)外表面开设有多个通孔(18),所述通孔(18)环绕于渗透槽(11)外侧。

5.如权利要求1所述的一种耐磨离心泵,其特征在于:所述防护环(19)内壁与叶轮(10)外围之间保持五至十厘米之间的间隙。

6.如权利要求1所述的一种耐磨离心泵,其特征在于:所述分流槽(4)中央穿插设置有贯穿至分流片(5)内部的支撑轴(6),所述支撑轴(6)外端均套入设置有固定在导流管(3)内底端的支撑件(7)。
