专利号: 2023212342589
申请人: 山东鹰峰生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

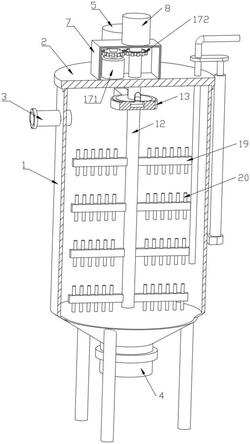

1.一种马铃薯淀粉废水制备肥水装置,包括反应筒(1)以及卡接固定在反应筒(1)顶部的筒盖(2),其特征在于:所述反应筒(1)的侧面顶部安装有进液管(3),反应筒(1)的底部安装有排污管(4),所述筒盖(2)的顶部中间转动安装有贯穿至反应筒(1)内的搅拌通气轴(12),并在搅拌通气轴(12)的顶部外侧罩有外壳(7),所述筒盖(2)的顶面两侧内分别安置有第一药剂添加箱(5)和第二药剂添加箱(6),所述外壳(7)的内部设有驱动搅拌通气轴(12)旋转的驱动旋转机构(17),外壳(7)的顶部安装有与搅拌通气轴(12)连通的空气压缩机(8),所述搅拌通气轴(12)位于反应筒(1)内的顶端外侧固定套接有固定导料盘(13),搅拌通气轴(12)的下端安装有若干个搅拌件,所述固定导料盘(13)的两端均连接有药剂输送管(14),固定导料盘(13)的顶面转动连接有用于密封的转盘,并在转盘的顶面两端分别安装有连接第一药剂添加箱(5)和第二药剂添加箱(6)的输料管(16),每个所述药剂输送管(14)的底面均安装有多个出料管(15)。

2.根据权利要求1所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述筒盖(2)的顶面一侧滑动贯穿安装有用于排液的排液管(9),且所述反应筒(1)的侧面安装有调节排液管(9)升降的调节机构。

3.根据权利要求2所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述调节机构包括安装在反应筒(1)一侧的排液气缸(10)以及与排液气缸(10)活塞顶端固定的连接板(11),所述连接板(11)的另一端固定套在排液管(9)上,所述反应筒(1)的外侧面位于排液管(9)一侧设置有透明的观察窗。

4.根据权利要求1所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述排污管(4)的顶端以及两个输料管(16)的顶端均安装有电磁阀。

5.根据权利要求1所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述驱动旋转机构(17)包括固定在筒盖(2)上的电机(171)以及安装在电机(171)输出轴以及搅拌通气轴(12)顶端的齿轮(172),其中两个齿轮(172)之间啮合连接。

6.根据权利要求1所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述反应筒(1)内壁上安装有pH监测探头(18)。

7.根据权利要求1所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述固定导料盘(13)顶面对称设有两个凹槽,并且两个凹槽底面倾斜,其中倾斜的底部与药剂输送管(14)连通。

8.根据权利要求1所述的一种马铃薯淀粉废水制备肥水装置,其特征在于:所述搅拌件包括连接在搅拌通气轴(12)的外侧的搅拌输气支管(19),每个所述搅拌输气支管(19)上下两端均安装有多个曝气头(20),且多个所述曝气头(20)通过搅拌输气支管(19)与搅拌通气轴(12)连通。
