专利号: 2023212378186
申请人: 苏立新
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

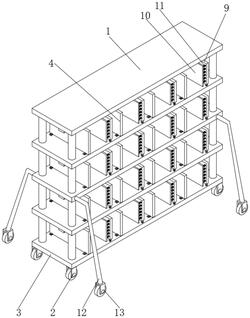

1.一种包裹摆放货架,包括横板(1)、底板(3)和固定板(4),其特征在于:所述横板(1)与底板(3)通过固定柱相互固定,所述底板(3)底部的四角均安装有第一万向轮(2),所述固定板(4)的数量为若干个并栓接在横板(1)的顶部,所述横板(1)的底部转动连接有螺杆(5),所述螺杆(5)的表面螺纹连接有若干个螺纹套(6),所述螺纹套(6)的上方且位移横板(1)的底部设置有相互配合使用的滑动机构(8),所述螺纹套(6)的底部栓接有连接杆(7),所述固定板(4)的一侧设置有活动板(9),且连接杆(7)的底端与活动板(9)相互固定,所述活动板(9)与固定板(4)之间设置有压紧板(10),所述压紧板(10)靠近活动板(9)的一侧安装有若干个压缩弹簧(11),且压缩弹簧(11)的另一端与活动板(9)的表面固定安装。

2.根据权利要求1所述的一种包裹摆放货架,其特征在于:所述滑动机构(8)包括有滑槽(81)、滑块(82)和竖杆(83),所述滑槽(81)开设在横板(1)的底部,所述滑块(82)与滑槽(81)的内壁滑动连接,所述竖杆(83)的顶端与滑块(82)的底部栓接,所述竖杆(83)的底端与螺纹套(6)栓接。

3.根据权利要求1所述的一种包裹摆放货架,其特征在于:所述螺杆(5)的右端栓接有转盘(14),所述转盘(14)的右侧安装有握把(15)。

4.根据权利要求1所述的一种包裹摆放货架,其特征在于:所述横板(1)的前后两侧均栓接有斜杆(12),所述斜杆(12)的底端栓接有第二万向轮(13)。

5.根据权利要求4所述的一种包裹摆放货架,其特征在于:所述斜杆(12)的倾角为60‑

80°,所述第一万向轮(2)与第二万向轮(13)的底部均处于同一高度。

6.根据权利要求1所述的一种包裹摆放货架,其特征在于:所述活动板(9)的底部安装有支撑轮(16),且支撑轮(16)与横板(1)的顶部滚动连接。
