专利号: 2023212389636
申请人: 李海燕
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

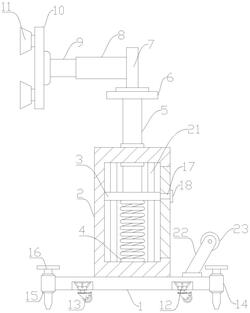

1.一种沉降检测仪器,其特征在于,包括:

底座(1);

条形块(2),所述条形块(2)固定安装在底座(1)上,其条形块(2)内开设有条形槽;

滑板(3),所述滑板(3)竖向滑动设置于条形槽内,其滑板(3)的一端通过多个复合弹簧(4)与条形槽的内底壁固定连接,滑板(3)的另一端固定连接有调节柱(5),其调节柱(5)的另一端通过连接孔延伸至条形块(2)的外部;

连接板(6),所述连接板(6)固定安装在连接柱(9)上,其连接板(6)上固定安装有连接座(7);

连接筒(8),所述连接筒(8)固定焊接在连接座(7)的一端,其连接筒(8)内横向滑动连接有连接柱(9),其连接柱(9)的另一端固定连接有条形板(10);

多个真空吸盘(11),多个所述真空吸盘(11)均固定安装在条形板(10)上;

移动组件,所述移动组件设置于底座(1)的底部,其用于带动底座(1)进行移动;

定位结构,所述定位结构设置于底座(1)上,其用于对底座(1)进行固定限位处理;

测量组件,所述测量组件设置于滑板(3)的一端,其用于测量建筑物的沉降量。

2.根据权利要求1所述的一种沉降检测仪器,其特征在于:所述移动组件包括多个支撑架(12),多个所述支撑架(12)均通过安装槽固定安装在底座(1)的底部,其支撑架(12)的底部可拆卸连接有自锁万向轮(13)。

3.根据权利要求1所述的一种沉降检测仪器,其特征在于:所述定位结构包括两个安装条(14),两个所述安装条(14)分别固定焊接在底座(1)的两侧,其安装条(14)内固定安装有多个约束套(15),所述约束套(15)内竖向滑动连接有定位桩(16)。

4.根据权利要求1所述的一种沉降检测仪器,其特征在于:所述测量组件包括连杆(17),所述连杆(17)固定焊接在滑板(3)的一端,其连杆(17)的一端通过条形孔延伸至条形块(2)的外部且固定连接有指针(18),所述条形块(2)上固定安装有与指针(18)相适配的刻度尺(19)。

5.根据权利要求1所述的一种沉降检测仪器,其特征在于:所述连接孔内固定安装有连接套(20),所述调节柱(5)与连接套(20)竖向滑动连接,条形槽内竖向设置有滑动杆(21),所述滑板(3)通过滑动孔与滑动杆(21)滑动连接。

6.根据权利要求1所述的一种沉降检测仪器,其特征在于:所述底座(1)上固定安装有连接架(22),所述连接架(22)内设置有第一把手(23)。
