专利号: 2023212406330
申请人: 南京清溪农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

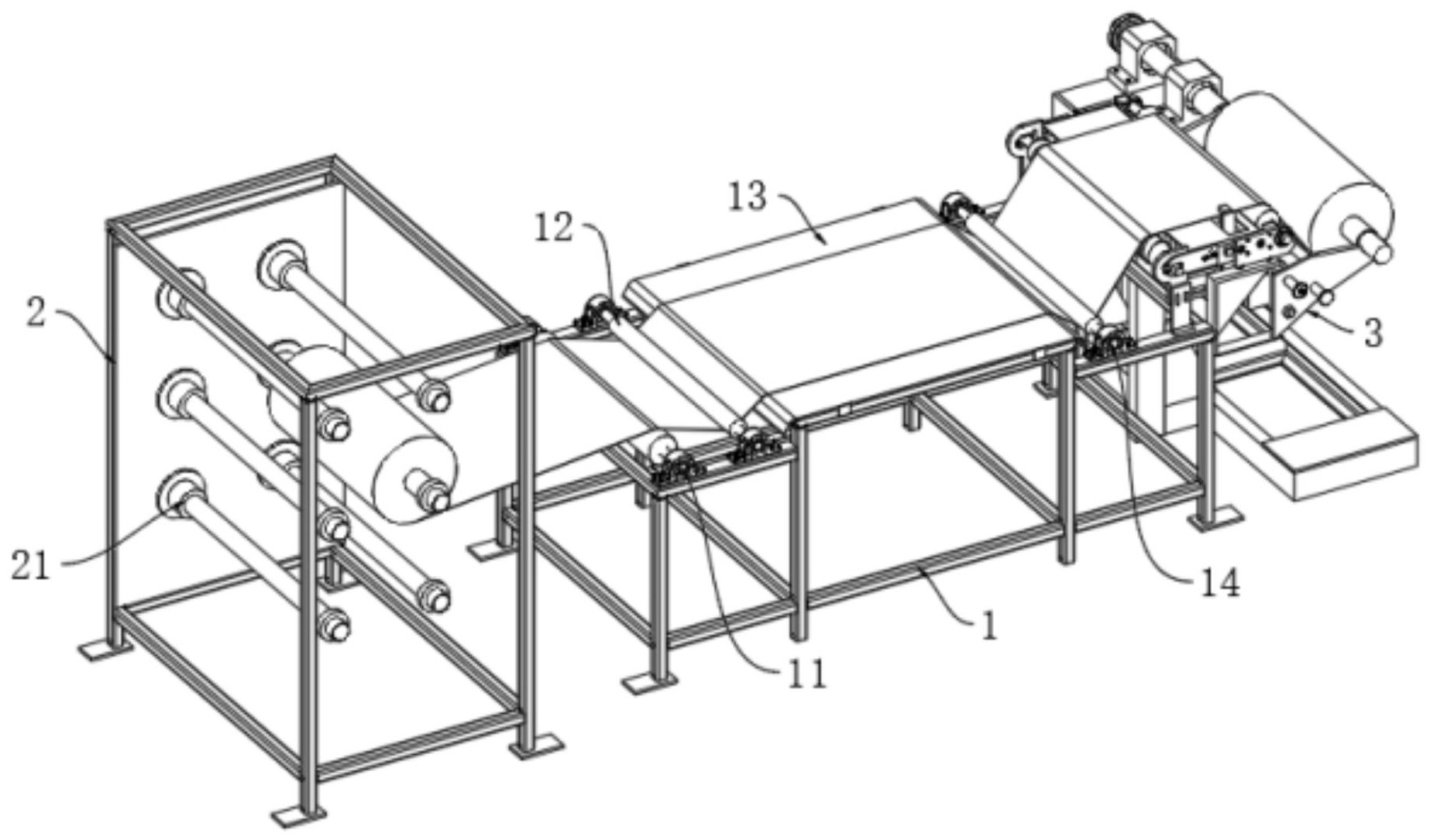

1.一种农用薄膜加工设备,包括输送支架(1),其特征在于:所述输送支架(1)的一端设置有放置架(2),且输送支架(1)的另一端设置有复卷组件(3),所述复卷组件(3)包括驱动机构(34),所述驱动机构(34)固定在输送支架(1)的侧面,所述驱动机构(34)上转动连接有复卷轴(36),所述输送支架(1)的一端底部设置有第二电机(37),所述第二电机(37)和复卷轴(36)之间连接有皮带;

所述驱动机构(34)包括连接板(341),所述连接板(341)的侧面对称固定连接有导轨(342),且连接板(341)的一端固定连接有第一电机(343),所述第一电机(343)的输出端连接有螺纹杆(3431),所述导轨(342)上滑动连接有复卷支架(35),所述复卷支架(35)的一端固定连接有滑台(352),所述滑台(352)与导轨(342)之间相互卡合,且滑台(352)与螺纹杆(3431)之间通过螺纹相互配合;

所述复卷组件(3)包括调节支撑架(31),所述调节支撑架(31)的上方一端转动连接有整平轴(32),所述整平轴(32)的外侧设置有蛟龙条(321),所述蛟龙条(321)镜像设置,所述调节支撑架(31)的另一端上方转动连接有第四滚轴(33)。

2.根据权利要求1所述的一种农用薄膜加工设备,其特征在于:所述复卷支架(35)的侧面固定连接有加固杆(351),所述加固杆(351)的另一端固定连接有支撑托架(353)。

3.根据权利要求1所述的一种农用薄膜加工设备,其特征在于:所述输送支架(1)的一端上方转动连接有第一滚轴(11)和第二滚轴(12),所述输送支架(1)的另一端上方转动连接有第三滚轴(14),且输送支架(1)的上端面设置有支撑板(13)。

4.根据权利要求1所述的一种农用薄膜加工设备,其特征在于:所述放置架(2)的侧面对称转动连接有定位柱(21)。
