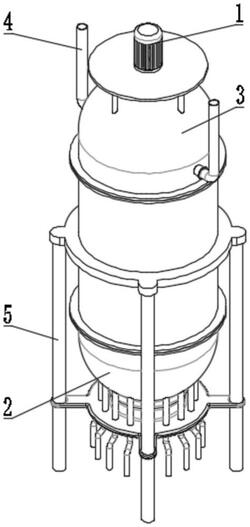

1.一种化学助剂自动溶解器,包括溶解罐体盖板(3)和搅拌机构(1),其特征在于:所述搅拌机构(1)的下端连接有支撑装置(5),所述搅拌机构(1)的底端表面连接有出料机构(2),溶解罐体盖板(3)的上端表面连接有进料管道(4),所述溶解罐体盖板(3)连接于搅拌机构(1)的上端;
所述搅拌机构(1)包括搅拌单元、主体单元和旋转单元,所述搅拌单元、主体单元和旋转单元从上到下依次排列。
2.根据权利要求1所述的一种化学助剂自动溶解器,其特征在于:所述旋转单元包括搅拌叶(102)、搅拌杆(103)、转动轴(104)和齿轮转动杆(105),所述搅拌杆(103)位于旋转单元的上端,所述搅拌杆(103)连接于转动轴(104)的上端表面,所述转动轴(104)连接于齿轮转动杆(105)的表面,所述齿轮转动杆(105)连接于搅拌叶(102)的中间位置。
3.根据权利要求1所述的一种化学助剂自动溶解器,其特征在于:所述搅拌单元包括搅拌轴(106)、变频电机(107)和连接盖板(108),所述变频电机(107)位于搅拌单元的上端,所述变频电机(107)连接于搅拌轴(106)的顶端表面,所述搅拌轴(106)连接于连接盖板(108)的上端表面。
4.根据权利要求1所述的一种化学助剂自动溶解器,其特征在于:所述主体单元包括齿轮环(101)和溶解罐体(109),所述齿轮环(101)位于主体单元的上端,所述齿轮环(101)连接于溶解罐体(109)内壁表面的上端。
5.根据权利要求1所述的一种化学助剂自动溶解器,其特征在于:所述出料机构(2)和溶解罐体底盘(201)、出料管道一(202)、出料管道二(203)和承载板(204),所述溶解罐体底盘(201)位于出料机构(2)的上端,所述溶解罐体底盘(201)连接于出料管道一(202)的顶端表面,所述出料管道一(202)连接于出料管道二(203)的顶端表面,所述出料管道一(202)连接于承载板(204)的边缘。
6.根据权利要求5所述的一种化学助剂自动溶解器,其特征在于:所述溶解罐体底盘(201)连接于溶解罐体(109)的底端表面,所述溶解罐体(109)连接于承载板(204)的底端表面,所述承载板(204)连接于支撑装置(5)的下端,所述承载板(204)位于出料管道二(203)的上方。
7.根据权利要求4所述的一种化学助剂自动溶解器,其特征在于:所述溶解罐体(109)连接于溶解罐体盖板(3)的底端表面,所述溶解罐体(109)连接于支撑装置(5)的内壁表面,所述溶解罐体盖板(3)连接于变频电机(107)的底端表面,所述溶解罐体盖板(3)连接于搅拌轴(106)的上端表面。
8.根据权利要求4所述的一种化学助剂自动溶解器,其特征在于:所述齿轮环(101)啮合于齿轮转动杆(105)的表面,所述齿轮转动杆(105)的数量为四个,四个所述齿轮转动杆(105)呈等间距分布环绕,所述齿轮环(101)位于搅拌叶(102)的上方。
9.根据权利要求2所述的一种化学助剂自动溶解器,其特征在于:所述搅拌叶(102)连接于搅拌轴(106)的下端表面,所述搅拌叶(102)位于转动轴(104)的上方和下方,所述搅拌叶(102)位于搅拌杆(103)的上方和下方。
