专利号: 2023212430202
申请人: 青岛精仪盛仪表科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

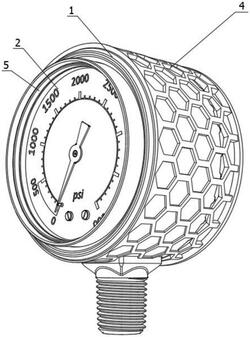

1.一种耐腐蚀的压力表,包括由耐压壳(1)、表体(2)和透明板(3)所组成的压力表,其特征在于:所述耐压壳(1)的外部设有总表面积大于所述耐压壳(1)的外防腐组件(4),所述耐压壳(1)和所述透明板(3)之间的连接部设有用于隔绝所述表体(2)内外环境气体交互的内防腐组件(5)。

2.根据权利要求1所述的一种耐腐蚀的压力表,其特征在于:所述外防腐组件(4)包括套设于所述耐压壳(1)上的阵列防腐部(401),所述阵列防腐部(401)上均匀阵列开设有凸缘或凹合槽形式的结构;

所述阵列防腐部(401)的表面均匀涂覆有防腐层(402)。

3.根据权利要求2所述的一种耐腐蚀的压力表,其特征在于:所述阵列防腐部(401)为铬合金的阵列防腐部(401),所述阵列防腐部(401)上均匀阵列开设有蜂窝形结构;

所述防腐层(402)为阳极氧化防腐层。

4.根据权利要求2所述的一种耐腐蚀的压力表,其特征在于:所述阵列防腐部(401)的蜂窝形结构未连通所述耐压壳(1)的表面相对于外部的环境。

5.根据权利要求1~4任意一项所述的一种耐腐蚀的压力表,其特征在于:所述内防腐组件(5)包括设于所述耐压壳(1)内侧壁与所述透明板(3)之间的所述连接部的防腐垫圈(502)。

6.根据权利要求5所述的一种耐腐蚀的压力表,其特征在于:所述防腐垫圈(502)为聚四氟乙烯、氟橡胶或硅橡胶的防腐垫圈(502)。

7.根据权利要求6所述的一种耐腐蚀的压力表,其特征在于:所述连接部的中部设有凹槽(501),所述防腐垫圈(502)通过凹槽(501)设于所述耐压壳(1)内侧壁与所述透明板(3)之间。

8.根据权利要求7所述的一种耐腐蚀的压力表,其特征在于:所述凹槽(501)的数量为两个;两个所述防腐垫圈(502)分别通过一个凹槽(501)设于所述耐压壳(1)内侧壁与所述透明板(3)之间。
