专利号: 2023212501566
申请人: 中雄融信(天津)建设集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

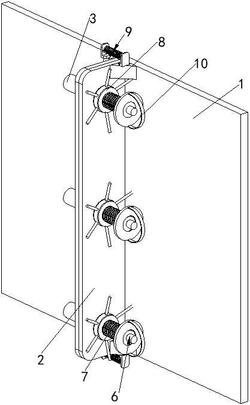

1.一种建筑模板的连接锁紧装置,其特征在于,包括:

两个对称设置的建筑模板(1),两个所述建筑模板(1)的一侧均固定安装有背筋(2),两个所述背筋(2)用于连接两个所述建筑表面且相互贴合;

若干个一端依次滑动贯穿于两个所述建筑模板(1)表面的空管(3),若干个所述空管(3)的表面均开设有两个容纳槽(4):若干个分别设置于若干个所述容纳槽(4)内壁的抵触杆(5),若干个所述抵触杆(5)用于抵触其中一个建筑模板(1)且一端分别转动安装于若干个所述容纳槽(4)的内壁,还包括若干个驱动机构(6),所述驱动机构(6)分别用于控制若其中两个所述抵触杆(5)的另一端倾斜且保持一定角度不变:若干个分别开设于若干个所述空管(3)表面的螺纹槽(7),若干个所述螺纹槽(7)的表面均螺纹套接有限位套(8)。

2.根据权利要求1所述的一种建筑模板的连接锁紧装置,其特征在于,所述驱动机构(6)包括开设于所述空管(3)内壁的插孔(601),所述插孔(601)的内壁开设有两个通槽(602),两个所述通槽(602)的内壁均滑动插接有插块(603),两个所述插块(603)的表面分别固定安装于两个所述抵触杆(5)的一端,所述插孔(601)的内壁滑动插接有插杆(604),插杆(604)的表面均开设有坡度槽(605),两个所述插块(603)均滑动插接与所述坡度槽(605)的内壁,还包括若干个分别设置于若干个所述空管(3)内壁的施力机构(9),所述施力机构(9)用于同时给两个所述插块(603)施加抵触两个所述通槽(602)内壁的力。

3.根据权利要求2所述的一种建筑模板的连接锁紧装置,其特征在于,所述施力机构(9)包括开设于所述插孔(601)内壁的T形孔(901),所述插杆(604)的一端固定安装有施力杆(902),所述施力杆(902)的一端滑动插接于所述T形孔(901)的内壁,所述T形孔(901)的内壁固定安装有施力弹簧(903),所述施力弹簧(903)的另一端固定安装于所述插杆(604)的一端。

4.根据权利要求1所述的一种建筑模板的连接锁紧装置,其特征在于,若干个所述螺纹槽(7)的表面均螺纹套接有把手(10)。

5.根据权利要求1所述的一种建筑模板的连接锁紧装置,其特征在于,两个所述背筋(2)的表面均固定安装有两个支撑板(11),若干个所述支撑板(11)的表面分别固定安装于两个所述建筑模板(1)的表面。

6.根据权利要求5所述的一种建筑模板的连接锁紧装置,其特征在于,若干个所述支撑板(11)的表面均固定安装有安装板(12),还包括若干个拉力弹簧(13),若干个所述拉力弹簧(13)的两端分别固定安装于若干个所述安装板(12)的表面。
