专利号: 2023212507242
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

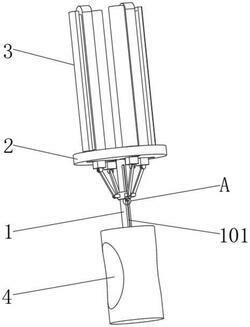

1.一种方便内壁清洗的清洗装置,包括支撑杆(1),其特征在于:所述支撑杆(1)上端固定安装有固定板(2),所述固定板(2)的上端开设有导向槽(201),所述支撑杆(1)的外壁上设置有清洁装置(3),所述清洁装置(3)包括:滑动环(301),所述滑动环(301)在支撑杆(1)的外壁上滑动连接,所述滑动环(301)的外壁上铰接有连接杆(302),所述连接杆(302)的上端铰接有滑动块(303),所述滑动块(303)的上端与固定板(2)滑动连接;

移动杆(304),所述移动杆(304)在导向槽(201)内滑动连接,所述移动杆(304)上端分别固定安装有清洁刷(305)和清理结构(306);

固定结构(307),所述固定结构(307)固定安装在滑动环(301)的下端外壁上。

2.根据权利要求1所述的一种方便内壁清洗的清洗装置,其特征在于:所述支撑杆(1)的外壁上开设有定位槽(101)。

3.根据权利要求1所述的一种方便内壁清洗的清洗装置,其特征在于:所述清理结构(306)包括有固定块(3061)、伸缩弹簧(3062)、连接块(3063)及海绵刷(3064),所述固定块(3061)下端与移动杆(304)固定连接,所述固定块(3061)内开设有空槽,所述固定块(3061)空槽内壁上固定安装有伸缩弹簧(3062),所述伸缩弹簧(3062)远离固定块(3061)空槽内壁的一端与连接块(3063)固定连接,所述连接块(3063)在空槽内滑动连接,所述连接块(3063)远离伸缩弹簧(3062)的一端与海绵刷(3064)固定连接。

4.根据权利要求1所述的一种方便内壁清洗的清洗装置,其特征在于:所述固定结构(307)包括紧固板(3071)及紧固螺栓(3072),所述紧固板(3071)固定安装在滑动环(301)的下端,所述紧固板(3071)上贯穿有紧固螺栓(3072)并与紧固螺栓(3072)螺纹连接,所述紧固螺栓(3072)与定位槽(101)的内壁相抵紧。

5.根据权利要求1所述的一种方便内壁清洗的清洗装置,其特征在于:所述支撑杆(1)下端转动连接有握把(4),所述握把(4)内部设置有驱动电机,所述驱动电机的输出端与支撑杆(1)固定连接。

6.根据权利要求5所述的一种方便内壁清洗的清洗装置,其特征在于:所述握把(4)外壁上开设有防滑槽。
