专利号: 2023212511943
申请人: 青岛火烈鸟建筑装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种土木工程用建筑材料切割装置,包括工作台(4),所述工作台(4)上固定连接有切割箱(1),所述切割箱(1)内转动设置切割片,且所述切割箱(1)内设置有用于驱动切割片进行移动切割的驱动组件,其特征在于,还包括:两组夹持座(3),对称设置在切割片的两侧,

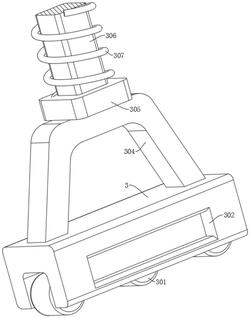

其中,两组所述夹持座(3)内均转动连接有多组滚轮(301),多组所述滚轮(301)底部均与板材相抵,所述驱动组件上设置有安装座(203),两组所述夹持座(3)均滑动连接在安装座(203)上;

两组所述夹持座(3)靠近切割片的一面上开设有用于吸尘的吸尘槽(302)。2.根据权利要求1所述的一种土木工程用建筑材料切割装置,其特征在于,所述安装座(203)上滑动连接有两组滑动杆(306) ,两组所述滑动杆(306)底部均固定连接有底板(305),两组所述夹持座(3)均通过连接架(304)与对应的底板(305)固定连接。

3.根据权利要求2所述的一种土木工程用建筑材料切割装置,其特征在于,所述滑动杆(306)上套设有弹簧(307),所述弹簧(307)的两端分别与底板(305)和安装座(203)相抵,且所述滑动杆(306)顶部固定连接有限位板。

4.根据权利要求3所述的一种土木工程用建筑材料切割装置,其特征在于,所述工作台(4)上开设有切割槽(401),所述工作台(4)底部固定连接有与切割槽(401)相连通的集尘箱(5),所述工作台(4)底部固定连接有与集尘箱(5)相连通的负压件(501),所述滑动杆(306)顶部固定连接有与吸尘槽(302)相连通的转接管(303),所述转接管(303)通过吸尘管(502)与集尘箱(5)相连通。

5.根据权利要求1所述的一种土木工程用建筑材料切割装置,其特征在于,所述驱动组件包括:

转动连接在所述切割箱(1)内的螺杆一(103),其中,所述螺杆一(103)上螺纹连接有升降座,所述升降座上固定连接有电机一,所述电机一输出端固定连接有螺杆二(202),且所述升降座上固定连接有导向杆(201);

滑动座(2),所述滑动座(2)一端螺纹连接在螺杆二(202)上,所述滑动座(2)另一端与导向杆(201)滑动连接,所述安装座(203)固定连接在滑动座(2)上,且所述滑动座(2)底部固定连接有用于驱动切割片转动的电机二。

6.根据权利要求1所述的一种土木工程用建筑材料切割装置,其特征在于,所述切割箱(1)的两侧均开设有窗口(101),所述切割箱(1)内固定连接有两组导向板(6),且所述切割箱(1)顶部可拆卸连接有箱盖(104),所述箱盖(104)和切割箱(1)的内壁均固定连接有吸音垫(105)。
