专利号: 2023212521540
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

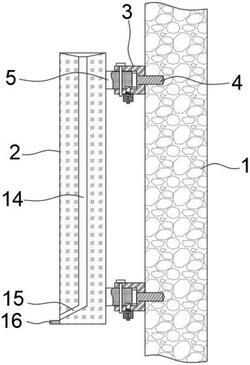

1.一种轻质装饰幕墙结构,包括墙体(1)和幕墙板(2),其特征在于,所述墙体(1)和幕墙板(2)间隔设置,二者之间通过安装件固定连接,所述安装件包括两个与墙体(1)贴合设置的钢架(3),所述钢架(3)前端开设两个安装槽,四个所述安装槽呈矩形分布,所述安装槽内设有固定螺栓(4),所述固定螺栓(4)贯穿安装槽靠近墙体(1)的一侧内壁并与墙体(1)螺纹连接,所述四个所述安装槽内均插设有安装插块(5),四个所述安装插块(5)位于安装槽内的一端与固定螺栓(4)的相抵设置、远离安装槽的一端与幕墙板(2)固定连接,所述钢架(3)上且在各安装槽的位置均竖直插设有定位插销(17),所述定位插销(17)贯穿对应的安装插块(5)设置。

2.根据权利要求1所述的一种轻质装饰幕墙结构,其特征在于,所述钢架(3)下端且在安装槽的对应位置均固定连接有固定块(6),所述安装槽内底壁上且在固定块(6)的对应位置竖直开设有延伸至固定块(6)内的伸缩槽(7),所述安装插块(5)下端且在伸缩槽(7)的对应位置开设有限位卡槽(8),所述伸缩槽(7)内滑动连接有限位卡块(9)和推块(10),所述限位卡块(9)上端插设在对应的限位卡槽(8)内,所述限位卡块(9)下端与推块(10)之间共同固定连接有弹簧(11)。

3.根据权利要求2所述的一种轻质装饰幕墙结构,其特征在于,所述推块(10)下端转动连接有螺纹杆(12),所述螺纹杆(12)下端贯穿伸缩槽(7)内底壁并与之螺纹连接,所述螺纹杆(12)位于固定块(6)外的一端固定套接有转动块(13)。

4.根据权利要求2所述的一种轻质装饰幕墙结构,其特征在于,所述限位卡块(9)位于前端设有自前向后向上倾斜的斜面。

5.根据权利要求1所述的一种轻质装饰幕墙结构,其特征在于,所述幕墙板(2)上端设有凹槽,所述凹槽内底壁上开设有多个导水孔(14),所述幕墙板(2)前端且在各导水孔(14)的位置均开设有向上倾斜设置的排水孔(15),所述排水孔(15)与对应的导水孔(14)连通。

6.根据权利要求5所述的一种轻质装饰幕墙结构,其特征在于,所述幕墙板(2)前端且在导水孔(14)下方位置横向固定连接有挡条(16)。
