专利号: 2023212537835
申请人: 金华市明宇金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

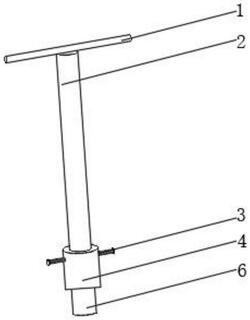

1.一种带套筒扳手卡头的扳手,包括把手(1),其特征在于:所述把手(1)的底部固定连接有转杆(2),所述转杆(2)的内壁开设有螺纹槽(14),所述转杆(2)的底部固定连接有容纳槽(4),所述容纳槽(4)的内壁上固定安装有橡胶套(5),所述橡胶套(5)的内部设置有气囊(13),所述容纳槽(4)的滑动连接有套筒(6),所述套筒(6)的顶部固定连接有螺纹管(3),所述容纳槽(4)的内部设置有调节结构,所述调节结构包括有:横板(7),所述螺纹管(3)的外壁的上部固定连接有横板(7),所述横板(7)的一侧设置有限位板(12),所述限位板(12)的上端内部滑动链接有导杆(10);

螺纹杆(8),所述限位板(12)的内部螺旋链接有螺纹杆(8),所述螺纹杆(8)贯穿容纳槽(4);

L型板(11),所述螺纹杆(8)的一端转动连接有L型板(11),所述L型板(11)的上端固定连接在容纳槽(4)的内壁上,所述导杆(10)的一端固定连接L型板(11),所述导杆(10)的另一端固定连接在容纳槽(4)的内壁上。

2.根据权利要求1所述的一种带套筒扳手卡头的扳手,其特征在于:所述螺纹杆(8)一端固定连接有握把(9)。

3.根据权利要求1所述的一种带套筒扳手卡头的扳手,其特征在于:所述气囊(13)的数量设置有多组,且所述气囊(13)的内部装有二氧化碳气体。

4.根据权利要求1所述的一种带套筒扳手卡头的扳手,其特征在于:所述橡胶套(5)的内径大小和套筒(6)的外径大小相适配。

5.根据权利要求1所述的一种带套筒扳手卡头的扳手,其特征在于:所述螺纹管(3)与螺纹槽(14)相适配。

6.根据权利要求1所述的一种带套筒扳手卡头的扳手,其特征在于:所述螺纹杆(8)、L型板(11)、导杆(10)和限位板(12)的数量均设置有两组,所述两组螺纹杆(8)、L型板(11)、导杆(10)和限位板(12)分别设置在横板(7)的两侧。
