专利号: 2023212561548
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

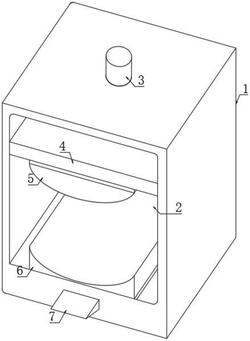

1.一种玻璃加工热弯装置,其特征在于,包括:

壳体(1),所述壳体(1)的前侧开设有加工槽(2);

热弯机构,所述热弯机构包括安装在加工槽(2)内顶部的液压伸缩杆(3),所述液压伸缩杆(3)的伸缩端固定连接有升降板(4),所述升降板(4)的下方设置有热弯上模(5),所述加工槽(2)的内顶部设置有热弯下模(6);

第一连接机构,所述第一连接机构用于连接热弯上模(5)与升降板(4);

第二连接机构,所述第二连接机构用于连接热弯下模(6)和加工槽(2)的内底部。

2.根据权利要求1所述的一种玻璃加工热弯装置,其特征在于,所述升降板(4)的左右两侧均与加工槽(2)的左右两侧内壁滑动连接。

3.根据权利要求1所述的一种玻璃加工热弯装置,其特征在于,所述第一连接机构包括开设在升降板(4)下端的矩形槽,所述热弯上模(5)的上端延伸至矩形槽内,所述热弯上模(5)的上端两侧均开设有第一限位槽(8),所述矩形槽的左右两侧内壁上均开设有第一滑槽(10)。

4.根据权利要求3所述的一种玻璃加工热弯装置,其特征在于,两个所述第一滑槽(10)的相背侧内壁均嵌设有第一电磁铁(11),两个所述第一滑槽(10)内均设置有可左右滑动的第一滑动板(13),两个所述第一滑动板(13)的相背侧均通过第一弹簧(12)与对应第一滑槽(10)的内壁弹性连接,两个所述第一滑动板(13)的相对侧均固定连接有第一限位块(9),两个所述第一限位块(9)的另一端均延伸至对应的第一限位槽(8)中。

5.根据权利要求4所述的一种玻璃加工热弯装置,其特征在于,所述第二连接机构包括开设在加工槽(2)内底部的插槽(14),所述热弯下模(6)的下端延伸至矩形槽内,所述热弯下模(6)的下端两侧均开设有第二限位槽(15),所述插槽(14)的左右两侧内壁上均开设有第二滑槽。

6.根据权利要求5所述的一种玻璃加工热弯装置,其特征在于,两个所述第二滑槽的相背侧内壁均嵌设有第二电磁铁(18),两个所述第二滑槽内均设置有可左右滑动的第二滑动板(17),两个所述第二滑动板(17)的相背侧均通过第二弹簧(19)与对应第二滑槽的内壁弹性连接,两个所述第二滑动板(17)的相对侧均固定连接有第二限位块(16),两个所述第二限位块(16)的另一端均延伸至对应的第二限位槽(15)中。

7.根据权利要求6所述的一种玻璃加工热弯装置,其特征在于,每个所述第一滑动板(13)和第二滑动板(17)的材质均为铁,所述壳体(1)的前侧安装有踩踏式开关(7),所述踩踏式开关(7)与两个第一电磁铁(11)和第二电磁铁(18)电性连接。
