专利号: 2023212645384
申请人: 江苏宏聚照明有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

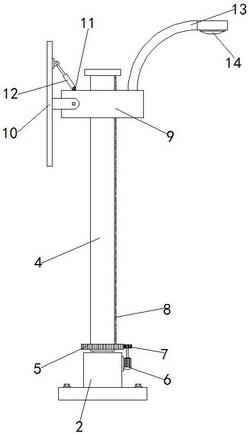

1.一种节能环保照明路灯,包括底板(1),其特征在于:所述底板(1)的顶部固定安装有固定轴(2),所述固定轴(2)的内部固定安装有轴承(3),所述轴承(3)的轴心处固定安装有支撑杆(4),所述支撑杆(4)的外侧固定安装有从动齿轮(5),所述固定轴(2)的右侧螺栓连接有电机(6),所述电机(6)的输出轴端固定安装有与从动齿轮(5)啮合的传动齿轮(7),所述支撑杆(4)的右侧固定安装有齿条(8),所述支撑杆(4)的外侧滑动连接有移动套(9),所述移动套(9)的左侧铰接有太阳能板(10),所述移动套(9)的顶部固定安装有铰接块(11),所述铰接块(11)的外侧铰接有与太阳能板(10)铰接的电动推杆(12),所述移动套(9)的顶部固定安装有灯杆(13),所述灯杆(13)的底部固定安装有LED灯(14),所述移动套(9)的后表面螺栓连接有交流电机(15),所述交流电机(15)的输出轴端固定安装有与齿条(8)啮合的齿轮(16)。

2.根据权利要求1所述的一种节能环保照明路灯,其特征在于:所述移动套(9)的顶部开设有通孔,所述通孔的内壁没有接触到齿条(8)。

3.根据权利要求1所述的一种节能环保照明路灯,其特征在于:所述支撑杆(4)的左侧开设有T形槽,所述移动套(9)的内壁左侧固定安装有T形滑块,所述T形滑块位于T形槽内。

4.根据权利要求1所述的一种节能环保照明路灯,其特征在于:所述齿条(8)贯穿移动套(9),所述齿轮(16)位于移动套(9)内。

5.根据权利要求1所述的一种节能环保照明路灯,其特征在于:所述支撑杆(4)的顶部固定安装有阻拦块,所述阻拦块的形状为圆形,阻拦块的底部铺设有橡胶垫。

6.根据权利要求1所述的一种节能环保照明路灯,其特征在于:所述支撑杆(4)的右侧为平面,平面的宽度比齿条(8)的宽度略宽。

7.根据权利要求1所述的一种节能环保照明路灯,其特征在于:所述齿条(8)的长度与支撑杆(4)的顶部到从动齿轮(5)的长度一致。
