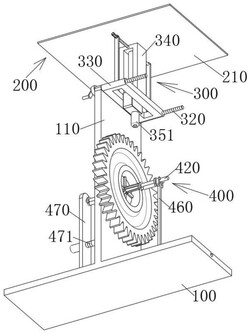

1.一种齿轮缺陷检测装置，其特征在于，包括底板(100)、顶板(210)、设于所述底板(100)和所述顶板(210)之间的立板(110)、以及延所述顶板(210)四周至所述底板(100)上的遮光布(220)；所述立板(110)靠近所述底板(100)一侧设置有固定机构(400)，所述固定机构(400)用于夹持齿轮；所述立板(110)靠近所述顶板(210)一侧设置有检测机构(300)，所述检测机构(300)用于对待检测齿轮齿面进行拍摄和检测齿面缺陷；

其中，所述检测机构(300)包括固定于立板(110)顶端的两个连接块(310)，两个连接块(310)上转动连接有两个螺纹杆(320)，两个螺纹杆(320)穿插有框体(330)，所述框体(330)顶面两端均固定连接有两个支臂(360)，且两个支臂(360)之间转动连接有丝杆(361)，所述丝杆(361)上安装有U型框(340)，所述U型框(340)内固定连接有第一电动推杆(350)，所述第一电动推杆(350)的活动端连接有摄像头(351)，且所述第一电动推杆(350)的一端还穿过所述框体(330)的开口内；

所述固定机构(400)包括圆盘(410)，所述圆盘(410)相对两侧中心均固定连接有杆体(420)，所述立板(110)一侧开设有贯穿槽(111)，其中一个杆体(420)一端穿过贯穿槽(111)，所述圆盘(410)相对两侧均开设有多个移动槽(411)，位于圆盘(410)同一侧的多个移动槽(411)内部均设置有多个抵杆(430)，抵杆(430)一端滑动连接于相邻移动槽(411)内部，两个杆体(420)外侧壁均滑动套接有滑动环(440)，抵杆(430)一端均转动连接有支杆(431)，位于圆盘(410)同一侧的多个支杆(431)一端均与相邻滑动环(440)外侧壁转动连接；两个杆体(420)外侧壁均设置有两个转环(450)，且两个相邻转环(450)之间均固定连接有第二电动推杆(451)，两个第二电动推杆(451)固定端均与相邻杆体(420)上的一个转环(450)一侧固定连接，其活动端均与相邻杆体(420)上的另一个转环(450)一侧固定连接；

当启动两个第二电动推杆(451)，使两个第二电动推杆(451)带动相邻滑动环(440)相互靠近，使两个滑动环(440)带动相邻支杆(431)转动，使圆盘(410)两侧的多个抵杆(430)同步远离，相互展开，将待检测齿轮内圈支撑，从而利用抵杆(430)固定不同规格的待检测齿轮，在杆体(420)转动后，使所述圆盘(410)转动，从而带动待检测齿轮转动，使待检测齿轮不同位置的轮齿齿面均通过摄像头(351)下方，被摄像头(351)拍摄进行机器视觉检测。

2.根据权利要求1所述的一种齿轮缺陷检测装置，其特征在于，所述框体(330)一侧两端均开设有旋合孔(331)，两个所述旋合孔(331)内侧壁分别与两个螺纹杆(320)外侧壁旋合连接，且所述框体(330)的开口的两侧边均设置有导向槽(332)，U型框(340)两臂一端分别滑动连接于两个导向槽(332)内部。

3.根据权利要求2所述的一种齿轮缺陷检测装置，其特征在于，两个螺纹杆(320)一端均贯穿相邻连接块(310)并固定套接有传动轮(321)，两个所述传动轮(321)外侧壁之间转动套接有传动皮带(322)，一个螺纹杆(320)一端固定连接有一个摇把。

4.根据权利要求3所述的一种齿轮缺陷检测装置，其特征在于，U型框(340)一侧开设有内侧壁与丝杆(361)外侧壁相旋合的旋接孔(341)，其中，摄像头(351)上配套设置有照明灯。

5.根据权利要求1所述的一种齿轮缺陷检测装置，其特征在于，所述底板(100)顶面位于立板(110)相对两侧处均开设有连个滑槽(101)，其中，一个滑槽(101)内部滑动连接有滑板(470)，一个杆体(420)一端与滑板(470)顶端转动连接，且一个杆体(420)一端贯穿滑板(470)顶端并固定连接有从动轮(421)，所述滑板(470)一侧固定连接有驱动电机(480)，且驱动电机(480)电机轴固定套接有皮带轮，所述皮带轮与从动轮(421)外侧壁之间转动套接有传动环带(481)。

6.根据权利要求5所述的一种齿轮缺陷检测装置，其特征在于，底板(100)顶面的另一个滑槽(101)内部滑动连接有滑杆(460)，滑杆(460)顶端固定连接有U型架(461)，所述U型架(461)两臂一端与内底面均转动连接有两个导轮(462)，两个导轮(462)与杆体(420)外侧壁接触，用于对杆体(420)进行限位的同时，便于杆体(420)转动。

7.根据权利要求6所述的一种齿轮缺陷检测装置，其特征在于，滑板(470)一侧开设有螺纹孔，且螺纹孔内部旋合有螺杆(471)，螺杆(471)一端与立板(110)侧壁转动连接。
