专利号: 2023212853743
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

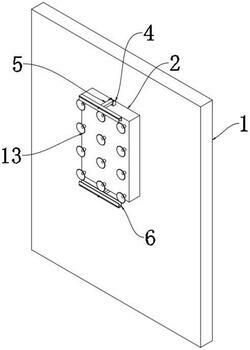

1.一种便于更换广告牌的电梯轿厢,包括电梯轿厢侧板(1),其特征在于,所述电梯轿厢侧板(1)上固定连接有固定板(2),所述固定板(2)上设有两个空腔(3),两个所述空腔(3)内均贯穿并滑动连接有两个升降板(4),所述升降板(4)上设有用于夹持广告牌的夹持部件。

2.根据权利要求1所述的一种便于更换广告牌的电梯轿厢,其特征在于,所述夹持部件包括设置在升降板(4)上的开口,所述开口内转动连接有旋转板(5),所述旋转板(5)上固定连接有L形板(6),所述L形板(6)上通过移动部件设有夹板(7)来夹持广告牌。

3.根据权利要求1所述的一种便于更换广告牌的电梯轿厢,其特征在于,所述空腔(3)内密封滑动连接有滑板(11),所述滑板(11)通过弹簧(12)与空腔(3)内壁弹性连接,所述滑板(11)与升降板(4)固定连接。

4.根据权利要求2所述的一种便于更换广告牌的电梯轿厢,其特征在于,所述移动部件包括设置在L形板(6)上的三个导向口(8),三个所述导向口(8)内滑动连接有与夹板(7)固定的导向块(9),一个所述导向口(8)内转动连接有螺纹杆(10),中间所述的导向块(9)与螺纹杆(10)螺纹连接。

5.根据权利要求1所述的一种便于更换广告牌的电梯轿厢,其特征在于,所述固定板(2)内设有进一步增加广告牌放置时稳定性的吸附部件与负压部件。

6.根据权利要求5所述的一种便于更换广告牌的电梯轿厢,其特征在于,所述吸附部件包括固定连接在固定板(2)侧壁上的多个吸盘(13),多个所述吸盘(13)呈上下对称设置。

7.根据权利要求6所述的一种便于更换广告牌的电梯轿厢,其特征在于,所述负压部件包括设置在固定板(2)内的两个储气腔(14),所述储气腔(14)的外端通过抽气管(15)与吸盘(13)连通,所述储气腔(14)的内侧通过管道(16)与空腔(3)靠近弹簧(12)的一端连通。
