专利号: 2023212890916
申请人: 杭州华冠医疗器械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-12-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

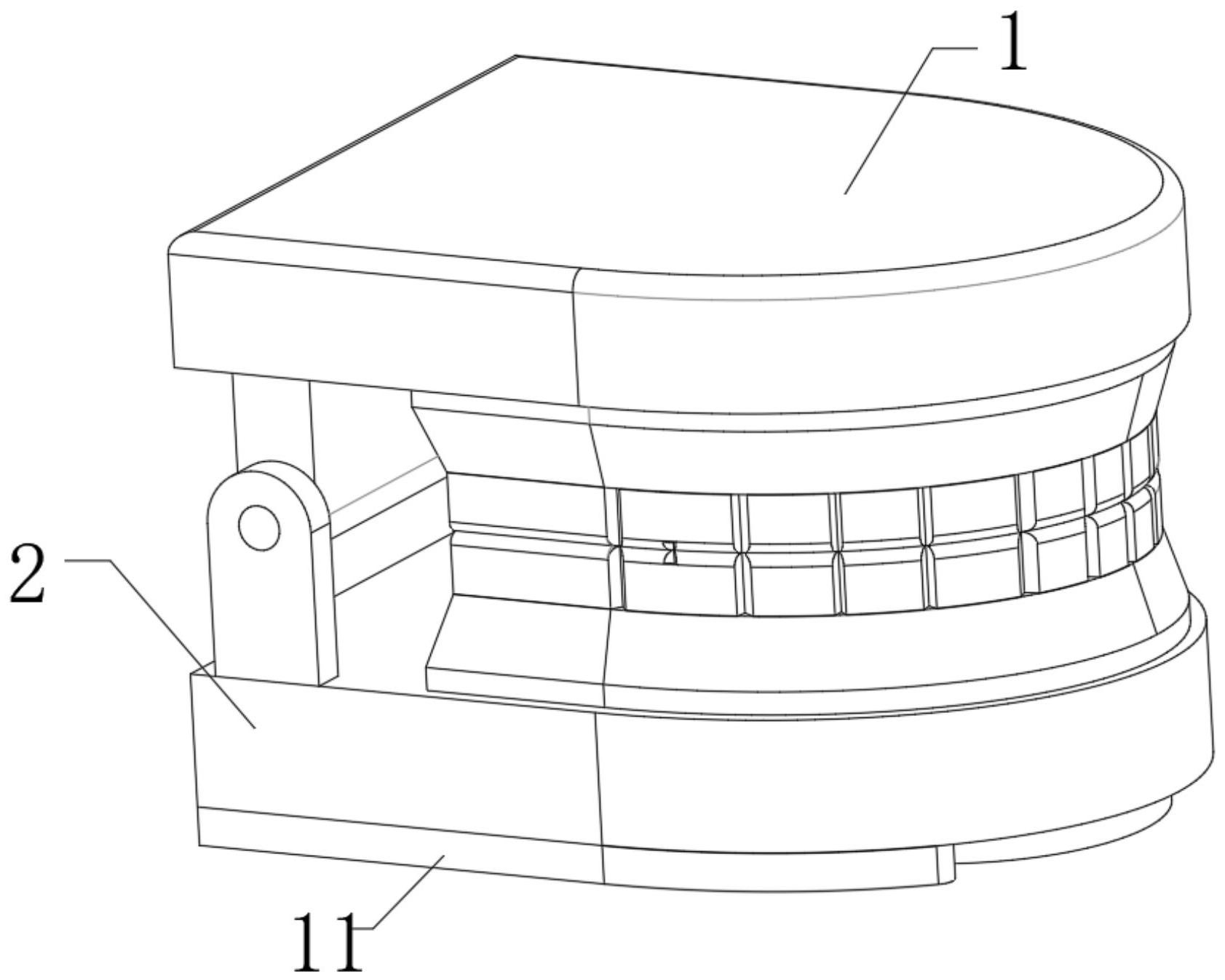

1.一种树脂牙模,其特征在于,包括:

牙模本体,牙模本体底部设置有底板;

推动槽,推动槽位于底板内部,推动槽内部设置有推板,推板一端设置有推杆,推动槽一端设置有偶挤压腔,挤压腔内部设置有挤压柱,挤压腔内部设置有气囊,气囊外侧设置有单向进气阀,气囊一端设置有气管;

吸附盘,吸附盘位于底板底部,吸附盘中间设置有气槽,气槽外侧设置有活动槽,活动槽外侧设置有走气槽,活动槽内部设置有弹簧,弹簧上端设置有封堵板;及阻尼板,阻尼板位于底板底部,阻尼板内部设置有阻尼槽,阻尼槽内部设置有加强板。

2.根据权利要求1所述的一种树脂牙模,其特征在于:所述推动槽设置为矩形槽孔,推动槽另一端贯穿底板,推动槽内部活动设置有推板,推板尺寸与推动槽相适配,推板另一端端面设置为内凹弧形面,推板宽度小于推动槽。

3.根据权利要求1所述的一种树脂牙模,其特征在于:所述推板一端对称设置有两组推杆,推杆另一端均固定连接推板,推杆一端均贯穿底板并延伸至挤压腔内部。

4.根据权利要求1所述的一种树脂牙模,其特征在于:所述挤压柱设置为圆形柱状结构,挤压柱一端固定连接两组推杆,气囊设置为高弹性橡胶材质的囊体,气囊两端均设置有单向进气阀,气囊一端固定连接有两组气管,气管均设置为L形管体结构,气管均与气囊内部连通。

5.根据权利要求1所述的一种树脂牙模,其特征在于:所述底板底部对称固定连接有两组吸附盘,吸附盘中间均设置有气槽,气槽设置为柱状槽,气槽上下两端均贯穿吸附盘,气槽上端均与气管对齐。

6.根据权利要求1所述的一种树脂牙模,其特征在于:所述气槽外侧均设置有活动槽,活动槽设置为截面为L形的柱状气槽,活动槽上端内侧连通气槽,活动槽外侧等距设置有多组走气槽,走气槽均设置为L形气槽,走气槽上端均连通活动槽,走气槽底部均贯穿吸附盘。

7.根据权利要求1所述的一种树脂牙模,其特征在于:所述活动槽内部设置有弹簧,弹簧上端固定连接封堵板,封堵板设置为盘状结构,封堵板尺寸与活动槽上端尺寸相适配,封堵板位于走气槽上端贯穿孔上侧。

8.根据权利要求1所述的一种树脂牙模,其特征在于:所述底板底部对称固定连接有两组阻尼板,阻尼板设置为橡胶材质的盘状结构,阻尼板内部均递增式设置有多组阻尼槽,阻尼槽设置为环形槽,阻尼槽底部均贯穿阻尼板,阻尼槽内部均设置有多组加强板,加强板上端均固定连接阻尼槽侧壁,加强板尺寸均与气囊宽度相适配。
