1.一种测绘工程辅助测绘装置,包括镜头模块(1),其特征在于:所述镜头模块(1)左面的中心处开设有放置口(2),所述放置口(2)的内壁设有摄像镜头(3),所述镜头模块(1)左面的四周共同开设有环形槽(4),所述环形槽(4)的内壁设有遮挡环块(5),所述镜头模块(1)内部的上侧开设有矩形腔(6),所述矩形腔(6)内壁的下侧开设有滑动口(7),所述环形槽(4)内壁的下侧开设有滑槽(8),所述滑槽(8)内壁的下侧滑动连接有滑块(9),所述滑块(9)顶面与遮挡环块(5)底面的一侧固定连接,所述矩形腔(6)内壁的左右两侧共同设有推动装置。
2.根据权利要求1所述的一种测绘工程辅助测绘装置,其特征在于:所述推动装置包括螺纹杆(10),所述螺纹杆(10)的左右两端分别与矩形腔(6)内壁的左右两侧转动连接,所述螺纹杆(10)杆壁的右侧螺纹连接有螺纹块(11),所述螺纹块(11)的前后两面分别与滑动口(7)内壁的前后两侧滑动连接,所述螺纹杆(10)杆壁的右侧位于螺纹块(11)的右方固定连接有第一锥齿轮(12),所述第一锥齿轮(12)的顶面啮合连接有第二锥齿轮(13),所述矩形腔(6)内壁的右侧开设有转动口(14),所述第二锥齿轮(13)内壁的上侧固定连接有转动杆(15),所述转动杆(15)的上端通过转动口(14)的内壁固定连接有旋钮(16)。

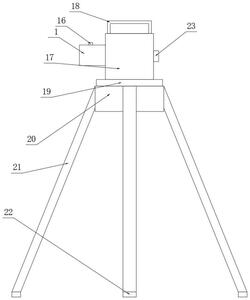

3.根据权利要求2所述的一种测绘工程辅助测绘装置,其特征在于:所述镜头模块(1)的右面设有测绘模块(17),所述测绘模块(17)的右面设有观察口(23)。
4.根据权利要求3所述的一种测绘工程辅助测绘装置,其特征在于:所述测绘模块(17)的顶面设有手提架(18),所述测绘模块(17)的底面固定连接有旋转转盘(19)。
5.根据权利要求4所述的一种测绘工程辅助测绘装置,其特征在于:所述旋转转盘(19)的底面转动连接有支撑块(20)。
6.根据权利要求5所述的一种测绘工程辅助测绘装置,其特征在于:所述支撑块(20)的四周转动连接有支撑腿(21),多个所述支撑腿(21)的底面均设有橡胶垫(22)。
7.根据权利要求6所述的一种测绘工程辅助测绘装置,其特征在于:多个所述支撑腿(21)的材质均为铝合金,所述旋钮(16)的表面设有防滑纹路。
