专利号: 2023213259502
申请人: 沈阳广富塑钢门窗有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

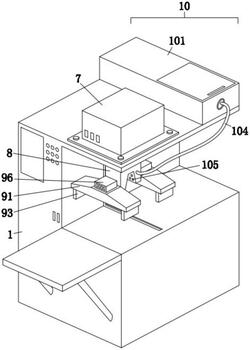

1.一种铝合金门窗角码锯,包括工作台(1),其特征在于:所述工作台(1)的内腔右侧螺钉连接有第一电机(2),所述第一电机(2)的左侧输出端安装有第一螺杆(3),所述第一螺杆(3)的左侧通过轴承转动连接在工作台(1)的内壁上,所述第一螺杆(3)的外壁螺纹连接有移动杆(4),所述移动杆(4)的顶端通过轴承转动连接有锯片(5),所述移动杆(4)的前侧顶端螺钉连接有第二电机(6),所述第二电机(6)的后侧输出端固定连接在锯片(5)的外壁上,所述工作台(1)的顶端螺钉连接有液压缸(7),所述液压缸(7)的下表面输出端安装有基座(8),所述基座(8)的左右两侧均装配有固定机构(9),所述工作台(1)的顶端右侧装配有除尘机构(10)。

2.根据权利要求1所述的一种铝合金门窗角码锯,其特征在于:所述固定机构(9)包括夹板(91),所述夹板(91)的数量为两个,且两个夹板(91)分别安装在基座(8)的左右两侧,所述夹板(91)的内腔通过轴承转动连接有第二螺杆(92),所述第二螺杆(92)的外壁前后两侧均螺纹连接有挡板(93),所述挡板(93)的底端延伸出夹板(91)的下表面,所述挡板(93)的底端安装有距离传感器(94),所述第二螺杆(92)的外壁过盈配合有第一齿轮(95),所述夹板(91)的顶端螺钉连接有第三电机(96),所述第三电机(96)的下表面输出端延伸进夹板(91)的内腔且安装有与第一齿轮(95)相互啮合连接的第二齿轮(97)。

3.根据权利要求2所述的一种铝合金门窗角码锯,其特征在于:所述距离传感器(94)与第三电机(96)之间相互电性连接。

4.根据权利要求1所述的一种铝合金门窗角码锯,其特征在于:所述除尘机构(10)包括收集箱(101),所述收集箱(101)安装在工作台(1)的顶端右侧,所述收集箱(101)的上表面设置有门体,所述收集箱(101)的内腔后侧安装有吸尘风机(102),所述收集箱(101)的内腔前侧安装有过滤网(103),所述收集箱(101)的前侧安装有连接软管(104)的一端,且连接软管(104)的另一端安装在基座(8)的外壁上,所述基座(8)的内壁开设有吸尘孔(105)。

5.根据权利要求4所述的一种铝合金门窗角码锯,其特征在于:所述收集箱(101)、连接软管(104)、基座(8)和吸尘孔(105)的内腔均相通设置。
