专利号: 2023213312468
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

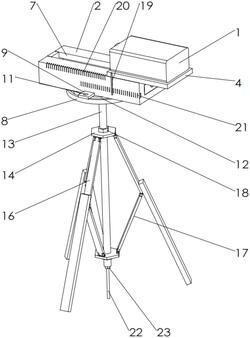

1.一种工程造价用测距仪,包括测距仪本体(1),其特征在于:所述测距仪本体(1)的下方设置有支撑装置、移位装置和旋转装置,所述移位装置包括固定座(2)、移动座(3)、安装板(4)、旋钮(5)和丝杠(6),所述固定座(2)上设置有和移动座(3)配合的安装槽(7),丝杠(6)的两端均和固定座(2)转动连接,且丝杠(6)的一端贯穿固定座(2)并和旋钮(5)连接,移动座(3)螺纹套设在丝杠(6)外,且其上表面和安装板(4)连接,所述测距仪本体(1)设置在安装板(4)上,所述旋转装置包括支撑板(8)、第一连接板(9)和第二连接板(10),所述第一连接板(9)和第二连接板(10)分别固定设置在固定座(2)的两侧,且第一连接板(9)和第二连接板(10)上均设有通孔(11),支撑板(8)上设有弧形槽(12),弧形槽(12)和通孔(11)之间通过螺栓可拆卸地连接。

2.根据权利要求1所述的一种工程造价用测距仪,其特征在于:所述支撑装置包括支撑螺杆(13)、移动盘(14)、固定盘(15)、支撑脚(16)和支撑杆(17),所述支撑螺杆(13)固定设置在支撑板(8)的下表面,移动盘(14)套设在支撑螺杆(13)外,固定盘(15)固定套设在支撑螺杆(13)外,支撑脚(16)的顶部和移动盘(14)的下表面转动连接,支撑杆(17)的底部和固定盘(15)的上表面转动连接,且支撑杆(17)的顶部和支撑脚(16)的中段转动连接。

3.根据权利要求2所述的一种工程造价用测距仪,其特征在于:所述移动盘(14)的上表面转动设有第一调节螺母(18),且第一调节螺母(18)螺纹套设在支撑螺杆(13)外。

4.根据权利要求1所述的一种工程造价用测距仪,其特征在于:所述安装板(4)的一侧设有指针(19),固定座(2)上设有第一刻度线(20)和第二刻度线(21)。

5.根据权利要求3所述的一种工程造价用测距仪,其特征在于:所述支撑脚(16)和支撑杆(17)均设置有三个,三个所述支撑脚(16)和三个所述支撑杆(17)均沿支撑螺杆(13)的周向等距间隔设置。

6.根据权利要求2所述的一种工程造价用测距仪,其特征在于:所述支撑螺杆(13)的下方设有标注杆(22),标注杆(22)的顶部滑动设置在支撑螺杆(13)内,且支撑螺杆(13)的底部转动设有第二调节螺母(23)。

7.根据权利要求4所述的一种工程造价用测距仪,其特征在于:所述指针(19)、第一刻度线(20)和第二刻度线(21)均设置有两个,且两个所述指针(19)对称设置在安装板(4)的两侧,两个所述第一刻度线(20)和两个所述第二刻度线(21)分别设置在固定座(2)的两侧。
