专利号: 2023213329806
申请人: 上海研航自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

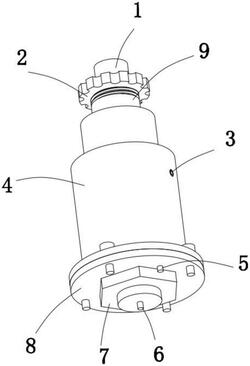

1.一种防误触的急停按钮,包括外壳(8)、防水罩(4)和按压杆(9),其特征在于,所述防水罩(4)位于外壳(8)的外侧,所述外壳(8)的内侧设置有安装腔(10),所述按压杆(9)的一端穿过安装腔(10)并延伸至外壳(8)的外侧,所述外壳(8)上设置有用于限制按压杆(9)脱离安装腔(10)的封堵件(7),所述按压杆(9)的外侧设置有两个环形台(22),其中一个所述环形台(22)与封堵件(7)之间设置有第一弹簧(16),所述第一弹簧(16)对按压杆(9)施加凸出外壳(8)的作用力,所述按压杆(9)对应两个环形台(22)之间设置有安装槽(26),所述安装槽(26)内设置有弹片(15),所述弹片(15)靠近第一弹簧(16)的一端被固定,且另一端可在安装槽(26)内活动,所述外壳(8)上设置有与弹片(15)配合的卡槽(17),所述按压杆(9)远离第一弹簧(16)的一端具有用于使弹片(15)脱离卡槽(17)的复位件(1),所述按压杆(9)内设置有第一导电杆(6),所述第一导电杆(6)的一端延伸至按压杆(9)远离复位件(1)一端的外侧,另一端与弹片(15)抵触,所述防水罩(4)上设置有用于与弹片(15)抵触的调节件(3),所述外壳(8)上设置有第二导电杆(5),所述第二导电杆(5)与调节件(3)通过导线连接。

2.根据权利要求1所述的一种防误触的急停按钮,其特征在于,所述弹片(15)包括采用导电金属材料一体成型的第一固定片(27)、第二固定片(25)和连接条(24),所述连接条(24)的两端与第一固定片(27)和第二固定片(25)连接,且连接条(24)靠近第一固定片(27)的一端为弯折形状,所述第一固定片(27)上设置有通孔,所述复位件(1)的一端穿过通孔,并与第二固定片(25)之间设置有第二弹簧(11)。

3.根据权利要求2所述的一种防误触的急停按钮,其特征在于,所述复位件(1)为圆形结构的插杆,且复位件(1)的两侧设置有定位面(23),所述复位件(1)与第一固定片(27)滑动设置,且复位件(1)上通过螺栓固定连接有用于防止复位件(1)脱离按压杆(9)的挡片(12),所述复位件(1)上还设置有楔形面(13)。

4.根据权利要求3所述的一种防误触的急停按钮,其特征在于,所述挡片(12)与第二固定片(25)上设置有用于定位第二弹簧(11)的凸柱(14)。

5.根据权利要求1所述的一种防误触的急停按钮,其特征在于,所述调节件(3)包括活动杆(21)、第三弹簧(20)和堵头(19),所述防水罩(4)的内侧设置有安装台(18),所述活动杆(21)的一端穿过安装台(18)后与卡槽(17)对应设置,所述第三弹簧(20)的两端分别与活动杆(21)和安装台(18)抵触,所述堵头(19)与安装台(18)螺纹连接。

6.根据权利要求1所述的一种防误触的急停按钮,其特征在于,所述按压杆(9)上螺纹连接有花型结构的按压片(2),所述封堵件(7)的一端与外壳(8)螺纹连接,且其位于外壳(8)外侧的部分呈六角结构。
