专利号: 202321333017X
申请人: 上海研航自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

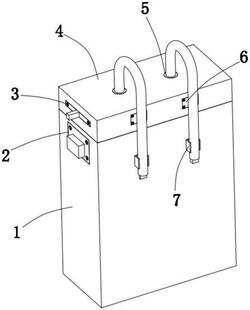

1.一种使用寿命长的适配器,包括本体(1)、固定座(4)和数据线(24),其特征在于,所述本体(1)的两侧设置有安装腔(12),所述安装腔(12)内滑动设置有按压块(10),所述本体(1)上设置有用于对按压块(10)进行限位的第一封盖(2),所述按压块(10)的一端位于安装腔(12)内,另一端延伸至第一封盖(2)的外侧,所述本体(1)上还设置有安装腔(12)连通的插槽(9),所述固定座(4)的下方设置有与插槽(9)配合的插片(17),所述按压块(10)与本体(1)之间具有用于阻止插片(17)脱离插槽(9)的限位件,所述数据线(24)的一端穿过固定座(4)并设置有金属插柱(16),所述本体(1)上设置有与金属插柱(16)配合的插孔(8),所述数据线(24)位于固定座(4)的内侧设置有卡紧块(5),所述固定座(4)内设置有用于限制卡紧块(5)脱离固定座(4)的弹性卡紧件。

2.根据权利要求1所述的一种使用寿命长的适配器,其特征在于,所述限位件包括第一弹簧(11)和卡柱(14),所述卡柱(14)位于按压块(10)上,且卡柱(14)的轴线方向与按压块(10)的滑动方向相同,所述插片(17)上设置有与卡柱(14)配合的卡孔(15),所述第一弹簧(11)的两端分别与按压块(10)和本体(1)抵触。

3.根据权利要求2所述的一种使用寿命长的适配器,其特征在于,所述第一弹簧(11)设置有四个,所述按压块(10)上设置有定位第一弹簧(11)的定位柱(13)。

4.根据权利要求1所述的一种使用寿命长的适配器,其特征在于,所述弹性卡紧件以卡紧块(5)为中心对称设置有两组,且其包括推杆(21)、滑动杆(23)、第二弹簧(19)和第三弹簧(22),所述卡紧块(5)的中部设置有环形槽(18),所述滑动杆(23)的一端与环形槽(18)配合,所述推杆(21)与滑动杆(23)均滑动设置在固定座(4)内,且两者的滑动方向垂直设置,所述推杆(21)与滑动杆(23)上设置有相互配合的斜面(20),所述第二弹簧(19)的两端分别与固定座(4)和推杆(21)抵触,所述固定座(4)上设置有遮挡滑动杆(23)的第二封盖(6),所述第三弹簧(22)的两端分别与第二封盖(6)和滑动杆(23)抵触。

5.根据权利要求4所述的一种使用寿命长的适配器,其特征在于,所述推杆(21)的一端延伸至固定座(4)靠近限位件的一侧,两个所述推杆(21)之间设置有连接杆(3)。

6.根据权利要求1所述的一种使用寿命长的适配器,其特征在于,所述本体(1)上设置有用于固定数据线(24)的卡箍(7)。
