专利号: 2023213354193
申请人: 浙江玥耀起重机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

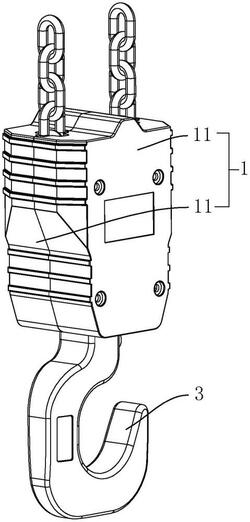

1.一种电动葫芦用书双链吊钩,包括链条连接座(1)、转动连接在所述链条连接座(1)中的转动链轮(2)、固定连接在所述链条连接座(1)底部的吊钩本体(3),其特征是:所述链条连接座(1)包括对称设置的两连接组件(11),且两所述连接组件(11)通过螺纹件压紧固定,所述连接组件(11)包括连接罩壳(111)、固定连接在所述连接罩壳(111)内侧的加强板(112),所述吊钩本体(3)卡紧固定在两所述连接罩壳(111)之间,所述转动链轮(2)转动连接在两所述加强板(112)之间。

2.根据权利要求1所述的一种电动葫芦用书双链吊钩,其特征是:所述链条连接座(1)还包括若干设置在两连接组件(11)之间的连接杆件(113),所述连接杆件(113)包括支撑段(1131)、设置在所述支撑段(1131)两端的螺纹连接段(1132),所述支撑段(1131)的外径大于所述螺纹连接段(1132)的外径,所述支撑段(1131)与所述加强板(112)相抵紧,所述螺纹连接段(1132)贯穿所述加强板(112)并螺纹连接于所述连接罩壳(111)。

3.根据权利要求1所述的一种电动葫芦用书双链吊钩,其特征是:所述加强板(112)上开设有连接孔(4),所述转动链轮(2)的转动轴穿过所述连接孔(4),所述加强板(112)上开设有操作孔(5),所述操作孔(5)与所述连接孔(4)相连通。

4.根据权利要求1所述的一种电动葫芦用书双链吊钩,其特征是:所述吊钩本体(3)上设置有支撑挡板(6),所述支撑挡板(6)与所述连接罩壳(111)的内壁相抵触。

5.根据权利要求4所述的一种电动葫芦用书双链吊钩,其特征是:所述加强板(112)上开设有限位槽(7),所述支撑挡板(6)嵌设在所述限位槽(7)中。

6.根据权利要求4所述的一种电动葫芦用书双链吊钩,其特征是:所述支撑挡板(6)上开设有转动孔(8),所述支撑挡板(6)顶面设置有支撑环(9),且所述支撑环(9)与所述转动孔(8)呈同轴设置,所述支撑环(9)顶面设置有轴承(10),且所述轴承(10)的外圈与所述支撑环(9)相抵紧,所述吊钩本体(3)上端穿过所述转动孔(8)以及所述支撑环(9)并固定连接于所述轴承(10)的内圈。
