专利号: 202321345902X
申请人: 皮山县华峰市政园林服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

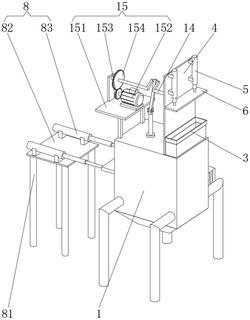

1.一种建筑施工用垃圾粉碎设备,包括箱体(1)、粉碎辊(2)和入料斗(3),其特征在于:

所述箱体(1)的顶部栓接有竖板(4),所述竖板(4)靠近入料斗(3)的一侧栓接有第一液压杆(5),所述第一液压杆(5)的输出轴栓接有密封盖(6),所述箱体(1)的内部设置有活动板(7),所述活动板(7)贯穿箱体(1)并与其贯穿处滑动连接,所述箱体(1)的一侧设置有用于推拉活动板(7)的推拉机构(8),所述箱体(1)内部的上方设置有下压板(9),所述下压板(9)的底部固定有若干个破碎钉(10),所述箱体(1)顶部的两侧均贯穿设置有滑套(11),所述滑套(11)的内壁滑动连接有活动柱(12),所述竖板(4)的另一侧转动连接有驱动杆(14),所述驱动杆(14)的表面转动连接有连接杆(13),所述连接杆(13)的另一端与活动柱(12)相互铰接,所述箱体(1)顶部的另一侧固定有驱动机构(15)。

2.根据权利要求1所述的一种建筑施工用垃圾粉碎设备,其特征在于:所述推拉机构(8)包括支撑杆(81)、支撑台(82)和第二液压杆(83),所述支撑台(82)设置在箱体(1)的一侧,所述支撑杆(81)栓接在支撑台(82)的底部,所述第二液压杆(83)固定在支撑台(82)的顶部,所述第二液压杆(83)的输出轴与活动板(7)栓接,所述箱体(1)的内部且位于活动板(7)下方的两侧均固定有支撑轮(84),且支撑轮(84)与活动板(7)底部的表面滚动连接。

3.根据权利要求1所述的一种建筑施工用垃圾粉碎设备,其特征在于:所述驱动机构(15)包括支撑板(151)、驱动电机(152)、第一齿轮(153)和第二齿轮(154),所述支撑板(151)固定在箱体(1)顶部的另一侧,所述驱动电机(152)栓接在支撑板(151)的顶部,所述第一齿轮(153)与驱动电机(152)的输出轴固定,所述第二齿轮(154)固定在驱动杆(14)的表面,且第一齿轮(153)与第二齿轮(154)相互啮合。

4.根据权利要求3所述的一种建筑施工用垃圾粉碎设备,其特征在于:所述支撑板(151)顶部的一侧栓接有连接板(155),且驱动杆(14)的另一端与支撑板(151)转动连接。

5.根据权利要求1所述的一种建筑施工用垃圾粉碎设备,其特征在于:所述箱体(1)内部上方的两侧均栓接有斜块(16),且活动板(7)顶部的表面与斜块(16)底部的表面滑动连接。

6.根据权利要求1所述的一种建筑施工用垃圾粉碎设备,其特征在于:所述箱体(1)内部的两侧还栓接有斜坡(17),且斜坡(17)位于活动板(7)的下方。
