专利号: 2023213489843
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

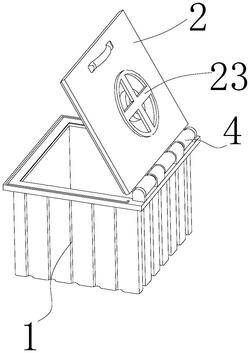

1.一种检测用翻盖密封试验箱,包括箱体(1)和上翻盖(2),其特征在于:所述箱体(1)的上表面一端固定安装有铰接轴(3),铰接轴(3)的外表面转动连接有铰接套(4),铰接套(4)与上翻盖(2)固定连接;

所述上翻盖(2)远离铰接轴(3)的一端下方进行倒圆角处理,上翻盖(2)的边缘开设有环形凹槽(7),箱体(1)的内壁开设有与环形凹槽(7)对齐的环形承载槽(8),环形凹槽(7)的内部镶嵌有膨胀气囊环(9),膨胀气囊环(9)一半位于环形凹槽(7)的内部一半位于环形承载槽(8)的内部;

所述上翻盖(2)的内部四角滑动连接有延伸杆(10),延伸杆(10)贯穿上翻盖(2)并延伸至膨胀气囊环(9)的内部,上翻盖(2)的内部中心转动连接有中心轴(11),中心轴(11)延伸至上翻盖(2)的上方,延伸杆(10)靠近中心轴(11)的一侧固定安装有挤压块(12),中心轴(11)的外表面固定安装有与挤压块(12)适配的摆动杆(13),上翻盖(2)的内底壁位于延伸杆(10)的两侧固定安装有限位块(14),限位块(14)和延伸杆(10)之间通过复位弹簧(15)固定连接;

中心轴(11)位于摆动杆(13)上方的外表面固定安装有挤压杆(16),左右两组延伸杆(10)之间设置有挤压气囊(17),挤压气囊(17)的一端与膨胀气囊环(9)连接并贯通,挤压气囊(17)的另一端固定安装有挤压板(18),挤压板(18)与挤压杆(16)适配,挤压板(18)与上翻盖(2)滑动连接,中心轴(11)位于上翻盖(2)上方的外表面套接有套筒(19),套筒(19)与上翻盖(2)固定连接,中心轴(11)位于套筒(19)内部的外表面开设有沉孔(20),沉孔(20)的内部固定安装有弹簧头(21),套筒(19)的内部开设有与弹簧头(21)适配的卡槽(22)。

2.根据权利要求1所述的一种检测用翻盖密封试验箱,其特征在于:所述上翻盖(2)的底端边缘固定安装有密封胶条(5),箱体(1)的顶端开设有与密封胶条(5)适配的密封槽(6)。

3.根据权利要求1所述的一种检测用翻盖密封试验箱,其特征在于:所述中心轴(11)的顶端固定安装有手轮(23),手轮(23)的直径大于套筒(19)的直径。

4.根据权利要求1所述的一种检测用翻盖密封试验箱,其特征在于:所述卡槽(22)每组的数量为两个,两个卡槽(22)之间的夹角与摆动杆(13)的可旋转角度相同。

5.根据权利要求1所述的一种检测用翻盖密封试验箱,其特征在于:所述上翻盖(2)的上表面固定安装有把手,把手位于远离铰接轴(3)的一侧。

6.根据权利要求1所述的一种检测用翻盖密封试验箱,其特征在于:所述挤压块(12)的截面形状为四份之一圆形,挤压块(12)的两侧设置有突出。
