专利号: 2023213509777
申请人: 沈阳齐泰制米有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种大米筛分用干湿分离器,其特征在于,包括:

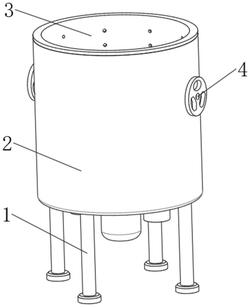

立柱(1),所述立柱(1)的顶部固定连接有外筒(2),所述外筒(2)的内部设置有内筒(3),所述外筒(2)与内筒(3)之间贯穿有驱动轴(4),所述驱动轴(4)的一端固定连接有定位框(5),所述定位框(5)的内部卡合有边框(6),所述边框(6)的内壁固定连接有滤网(7),所述滤网(7)的中心固定连接有握把(8)。

2.根据权利要求1所述的一种大米筛分用干湿分离器,其特征在于:所述外筒(2)的底部设置有第二出料管(12),所述内筒(3)的底部设置有第一出料管(11),所述第一出料管(11)贯穿至外筒(2)的外部,且第一出料管(11)与外筒(2)之间呈密封连接。

3.根据权利要求2所述的一种大米筛分用干湿分离器,其特征在于:所述第一出料管(11)与第二出料管(12)皆设置在内筒(3)或外筒(2)的最低位置处,所述内筒(3)的外壁均匀开设有透水孔,所述内筒(3)的外壁到外筒(2)的内壁之间距离范围为1厘米‑2厘米。

4.根据权利要求1所述的一种大米筛分用干湿分离器,其特征在于:所述驱动轴(4)设置有两组,且两组驱动轴(4)皆通过机械密封与外筒(2)和内筒(3)呈转动连接,所述驱动轴(4)对称分布在外筒(2)的两侧,且驱动轴(4)贯穿至外筒(2)外部的一端皆固定连接有旋转把手。

5.根据权利要求1所述的一种大米筛分用干湿分离器,其特征在于:所述定位框(5)抽成台阶状,且定位框(5)较低端面上均匀开设有定位孔,所述边框(6)的外径等于定位框(5)的较低端面之间,所述边框(6)对应定位框(5)的一侧皆设置有定位轴,且定位轴与定位孔呈插接连接。

6.根据权利要求5所述的一种大米筛分用干湿分离器,其特征在于:所述边框(6)共设置有两个,且两个边框(6)对称分布在定位框(5)的上下两端,所述边框(6)竖直状态下,边框(6)的最高点处于水平面的下方。

7.根据权利要求5所述的一种大米筛分用干湿分离器,其特征在于:所述外筒(2)的底部固定连接有伺服电机(9),所述伺服电机(9)的输出端贯穿至内筒(3)的内部,且伺服电机(9)的输出端连接有搅拌桨(10)。
