专利号: 2023213569068
申请人: 西安高丛蓝莓科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-12-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

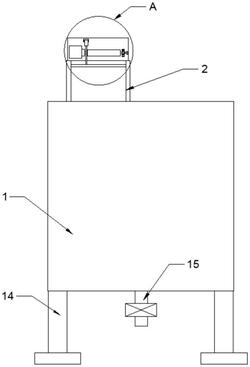

1.一种蓝莓果酒加工用配料装置,包括发酵罐罐体(1),其特征在于,所述发酵罐罐体(1)的顶部贯穿连通有配料槽(2),所述配料槽(2)的顶部固定连接有安装板(10),所述发酵罐罐体(1)的底部固定连接有多个支撑脚架(14),所述发酵罐罐体(1)的底部贯穿连通有出料开关(15),所述安装板(10)的前侧壁固定连接有连接板(4)和连接杆(13),所述连接板(4)的底部设有刮出机构,所述刮出机构的端部延伸至配料槽(2)内并与其内侧壁相抵紧,所述连接杆(13)的侧壁设有压碎机构,所述连接板(4)的前侧壁设有驱动机构,所述驱动机构的端部与压碎机构的端部相啮合。

2.根据权利要求1所述的一种蓝莓果酒加工用配料装置,其特征在于,所述刮出机构包括固定安装在连接板(4)底部的电动推杆(5),所述电动推杆(5)的伸缩端延伸至配料槽(2)内并固定连接有环形刮板(9),所述环形刮板(9)与配料槽(2)的内侧壁相抵紧。

3.根据权利要求1所述的一种蓝莓果酒加工用配料装置,其特征在于,所述压碎机构包括转动连接在连接杆(13)端部的转动轴(12),所述转动轴(12)的侧壁固定连接有第二齿轮(8),所述第二齿轮(8)的侧壁固定连接有第二压碎棒(11)。

4.根据权利要求3所述的一种蓝莓果酒加工用配料装置,其特征在于,所述驱动机构包括固定安装在安装板(10)侧壁的电机(3),所述电机(3)的输出轴末端固定连接有第一压碎棒(6),所述第一压碎棒(6)的侧壁固定连接有第一齿轮(7),所述第一齿轮(7)与第二齿轮(8)相啮合。

5.根据权利要求3或4所述的一种蓝莓果酒加工用配料装置,其特征在于,所述第二压碎棒(11)和第一压碎棒(6)通过齿轮啮合呈现双向转动的形式,便于对蓝莓进行压碎。

6.根据权利要求1所述的一种蓝莓果酒加工用配料装置,其特征在于,多个所述支撑脚架(14)的底部均设有防滑垫,多个所述防滑垫的底部均设有防滑纹。
