专利号: 2023213589339
申请人: 安徽寅榕模具科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

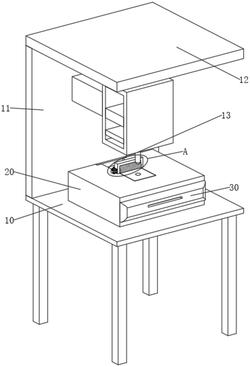

1.一种汽车零配件冲孔机,包括台面(10),所述台面(10)上表面的一侧设置有连接板(11),所述连接板(11)的顶部设置有安装板(12),所述安装板(12)的下表面设置有打孔机(13),其特征在于:所述台面(10)的上表面设置有操作台(20),所述操作台(20)上方开口处通过滑动组件(22)滑动连接有操作垫板(21),所述操作台(20)上方开口处的一侧开设有移动槽(201),所述移动槽(201)的内部设置有移动组件(23),所述移动组件(23)用于辅助滑动组件(22)进行滑动的工作,所述操作台(20)上方开口处的一侧设置有清洁组件(24),所述清洁组件(24)用于清理操作垫板(21)上表面的废料;

所述操作台(20)的内部滑动连接有收料箱(25),所述操作台(20)侧边的开口处通过铰链连接有盖板(30),所述盖板(30)表面的上方通过卡接组件(31)与操作台(20)侧边的开口处进行卡接配合。

2.根据权利要求1所述的汽车零配件冲孔机,其特征在于:所述滑动组件(22)至少包括滑槽(221)和滑块(222),所述操作台(20)上方开口处的两侧均开设有滑槽(221),所述操作垫板(21)的两侧均设置有用于与滑槽(221)进行滑动连接的滑块(222)。

3.根据权利要求2所述的汽车零配件冲孔机,其特征在于:所述移动组件(23)至少包括固定板(231),所述移动槽(201)靠近连接板(11)的一侧设置有固定板(231),所述固定板(231)远离连接板(11)一侧的两边均设置有气缸(232),所述气缸(232)的活塞杆与滑块(222)固定连接。

4.根据权利要求1所述的汽车零配件冲孔机,其特征在于:所述清洁组件(24)至少包括安装架(241),所述安装架(241)安装在操作台(20)开口处靠近移动槽(201)的一侧,所述安装架(241)的一侧设置有电机(242),所述电机(242)的输出轴贯穿安装架(241)同轴连接有清洁刷(243)。

5.根据权利要求1所述的汽车零配件冲孔机,其特征在于:所述卡接组件(31)至少包括卡槽(311)和卡扣(312),所述操作台(20)侧边开口处的上端开设有卡槽(311),所述盖板(30)的一侧设置有用于与卡槽(311)进行卡接配合的卡扣(312)。
