专利号: 2023213620172
申请人: 湖州蜂巢商务科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

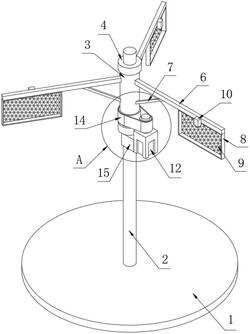

1.一种病虫识别预警装置,其特征在于,包括:

能够放置在果园内的支撑底板(1);

立柱(2),其固定安装在所述支撑底板(1)的上表面圆心处;

旋转件,其安装在所述立柱(2)上;

能够捕捉果园中啃食黄桃的害虫的昆虫捕捉部件,其设置有多组,多组所述昆虫捕捉部件圆周式的安装在旋转件上;

能够对昆虫进行拍摄的摄像件;其设置有多个,每个所述摄像件分别安装在每组昆虫捕捉部件上;

驱动件,其安装在所述立柱(2)上;以及

联动件,其安装在所述驱动件和旋转件之间;

所述驱动件能够通过联动件驱动旋转件在立柱(2)上进行旋转,多组所述昆虫捕捉部件能够随着旋转件的转动做圆周式的旋转运动。

2.根据权利要求1所述的一种病虫识别预警装置,其特征在于:所述旋转件的两端均具有限位件。

3.根据权利要求2所述的一种病虫识别预警装置,其特征在于:所述旋转件为套筒(3),所述套筒(3)套接安装在立柱(2)的上部;

每组所述昆虫捕捉部件均包括多个横杆(6),多个所述横杆(6)均圆周式的固定安装在套筒(3)的圆周侧壁上;

每个所述横杆(6)下表面的外侧均固定安装有框体(8);

每个所述框体(8)内均固定安装有捕虫网(9);

所述摄像件安装在横杆(6)和框体(8)之间。

4.根据权利要求3所述的一种病虫识别预警装置,其特征在于:每个所述横杆(6)和套筒(3)之间均固定安装有支撑斜杆(7);

所述摄像件为摄像头(10),所述摄像头(10)固定安装在横杆(6)和框体(8)之间的侧壁上。

5.根据权利要求3所述的一种病虫识别预警装置,其特征在于:所述驱动件为电机(12),所述电机(12)设置在套筒(3)的一侧;

所述联动件包括固定安装在电机(12)输出轴上的主动皮带轮(13),固定安装在套筒(3)下部的从动皮带轮(11),以及套接安装在主动皮带轮(13)和从动皮带轮(11)之间的皮带(14)。

6.根据权利要求5所述的一种病虫识别预警装置,其特征在于:所述主动皮带轮(13)与从动皮带轮(11)处于同一水平面;

所述皮带(14)与主动皮带轮(13)、从动皮带轮(11)的尺寸能够相互匹配。

7.根据权利要求5所述的一种病虫识别预警装置,其特征在于:所述电机(12)上固定安装有卡座(15),所述卡座(15)与立柱(2)固定连接。

8.根据权利要求3所述的一种病虫识别预警装置,其特征在于:所述限位件由设置在套筒(3)顶端的上限位环(4),以及设置在套筒(3)底端的下限位环(5)所构成;

所述套筒(3)固定安装在立柱(2)的上部,所述上限位环(4)的内侧端面与套筒(3)的顶端转动连接;

所述下限位环(5)固定安装在立柱(2)的中部,所述下限位环(5)的内侧端面与套筒(3)的底端转动连接。

9.根据权利要求4所述的一种病虫识别预警装置,其特征在于,还包括:能够对摄像头(10)拍摄的昆虫的视频数据进行处理与分析,且在分析后能够发出警报的控制器,其设置在果园内,所述摄像头(10)通过导线与控制器相连接;

其中,所述控制器、摄像头(10)以及电机(12)均与市政电源相连接;

其中,所述控制器内具有处理芯片以及警报单元,所述处理芯片与警报单元均安装在控制器内的印制电路板上。

10.根据权利要求5所述的一种病虫识别预警装置,其特征在于:所述电机(12)为防水型电机。
