专利号: 2023213678718
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

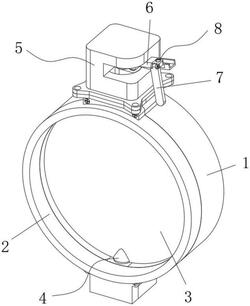

1.一种可拆卸式蝶阀,其特征在于:包括后阀体(1)和前阀体(2),所述后阀体(1)中安装有阀板(3),所述后阀体(1)与前阀体(2)之间设置有安装组件(4),所述安装组件(4)和后阀体(1)、前阀体(2)的同一端设置有防误触连接组件(5),所述防误触连接组件(5)上设置有手柄座(6),所述手柄座(6)另一端通过收纳组件(8)安装有手柄杆(7);

所述安装组件(4)包括开设在后阀体(1)靠近前阀体(2)一侧的矩形槽(41)和安装在矩形槽(41)中的矩形座(42),以及固定在阀板(3)上下端的转杆(43),所述转杆(43)转动在矩形座(42)中。

2.根据权利要求1所述的一种可拆卸式蝶阀,其特征在于:所述防误触连接组件(5)包括呈套合状态固定安装在后阀体(1)、前阀体(2)上端的连接座(51)和开设在连接座(51)中的活动槽(52),以及转动安装在连接座(51)中的转接座(53)和固定在转接座(53)下端的多边形销(54),还包括转动安装在转接座(53)上端的转动块(57)和固定在手柄座(6)下端的卡块(58)。

3.根据权利要求2所述的一种可拆卸式蝶阀,其特征在于:上端所述转杆(43)中开设有多边形孔(55),所述多边形销(54)贯穿上端矩形座(42)且与多边形孔(55)插合连接,所述连接座(51)底部与后阀体(1)、前阀体(2)套合的连接处均设置有通过螺栓固定的连接盘。

4.根据权利要求3所述的一种可拆卸式蝶阀,其特征在于:所述转接座(53)一侧固定有卡座(56),所述转动块(57)与手柄座(6)之前通过复位转轴转动连接,所述手柄座(6)通过复位转轴贴合在活动槽(52)顶部,所述转动块(57)与手柄座(6)的连接处以及卡块(58)和卡座(56)之间运动的轴心相同。

5.根据权利要求1所述的一种可拆卸式蝶阀,其特征在于:所述收纳组件(8)包括开设在手柄座(6)远离转动块(57)一端的锁止槽(81)和转动安装在锁止槽(81)中的转接块(82)。

6.根据权利要求5所述的一种可拆卸式蝶阀,其特征在于:所述转接块(82)另一端与手柄杆(7)转动连接,所述手柄杆(7)通过转接块(82)产生的转动与锁止槽(81)卡合。
