专利号: 2023213719402
申请人: 王飞祥
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

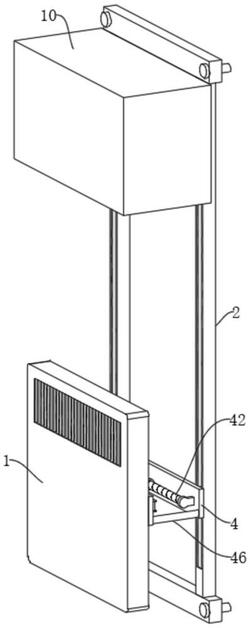

1.一种便于对底部散热的可挂式电暖气,其特征在于,包括:

电暖气主体(1)以及安装框架(2),所述安装框架(2)通过螺栓与墙体之间进行安装,所述电暖气主体(1)能够通过升降机构在安装框架(2)的表面进行上下移动;

升降机构,所述升降机构包括衔接板(3)、活动板(4)、螺纹块(5)以及螺纹杆(6),所述衔接板(3)与电暖气主体(1)的背侧可拆卸连接,所述衔接板(3)与活动板(4)之间设置有伸缩部,且伸缩部能够控制电暖气主体(1)远离墙体,所述活动板(4)背离衔接板(3)的一侧固定连接有两组螺纹块(5),且两组螺纹块(5)皆能够在安装框架(2)内壁开设的轨道内限位移动,两组所述螺纹块(5)的内壁皆通过螺纹连接有螺纹杆(6),且两组螺纹杆(6)皆转动连接在安装框架(2)内壁开设的开槽内,一组所述螺纹杆(6)的外壁设置有锁止部,且锁止部包括蜗轮(7)和蜗杆(8);

收纳盖(10),固定安装在安装框架(2)的前侧上方,所述收纳盖(10)能够对电暖气主体(1)进行防尘,当所述螺纹杆(6)旋转时,所述电暖气主体(1)能够上升至收纳盖(10)内进行收纳。

2.根据权利要求1所述的便于对底部散热的可挂式电暖气,其特征在于:两组所述螺纹杆(6)之间设置有传送部,且传送部包括皮带轮和传送带。

3.根据权利要求1所述的便于对底部散热的可挂式电暖气,其特征在于:所述蜗轮(7)固定连接在一组螺纹杆(6)的外壁,所述蜗轮(7)的一侧啮合连接有蜗杆(8),所述蜗杆(8)的一端转动连接在开槽内,所述蜗杆(8)的另一端贯穿安装框架(2)并固定连接有把手(9)。

4.根据权利要求1所述的便于对底部散热的可挂式电暖气,其特征在于:所述伸缩部包括双向丝杆(42),所述双向丝杆(42)的两端皆转动连接有支架(41),且支架(41)固定连接在活动板(4)背离安装框架(2)的一侧,所述双向丝杆(42)的表面通过螺纹套接有两组活动块(44),每组所述活动块(44)的外壁皆转动连接有铰接杆(45),且铰接杆(45)的另一端皆转动连接在衔接板(3)的背侧。

5.根据权利要求4所述的便于对底部散热的可挂式电暖气,其特征在于:所述双向丝杆(42)的一端贯穿一组支架(41),所述双向丝杆(42)的一端固定连接有转把(43)。

6.根据权利要求1所述的便于对底部散热的可挂式电暖气,其特征在于:所述活动板(4)背离安装框架(2)的一侧固定连接有套筒(46),所述套筒(46)内壁限位活动插设有插杆(47),且插杆(47)的另一端与衔接板(3)固定连接。
