专利号: 2023214012827
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

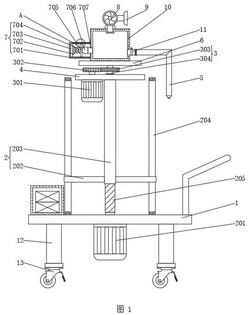

1.一种升降式环境空气监测取样装置,包括横板(1),其特征在于:所述横板(1)的顶部安装有升降组件(2),所述升降组件(2)的顶部固定连接有升降板(4),所述升降板(4)的表面安装有转动组件(3),所述转动组件(3)的顶部固定连接有转板(6),所述转板(6)的顶部通过螺栓连接有密封箱(10),所述密封箱(10)的左侧安装有定量组件(7),所述密封箱(10)的顶部通过螺栓连接有气泵(8),所述气泵(8)的出气端贯穿至密封箱(10)的内腔,所述气泵(8)的进气端固定连通有吸气罩(9)。

2.根据权利要求1所述的一种升降式环境空气监测取样装置,其特征在于:所述升降组件(2)包括第一电机(201),所述第一电机(201)的顶部通过螺栓与横板(1)的底部固定连接,所述第一电机(201)转轴的顶端贯穿至横板(1)的顶部并固定连接有螺纹杆(205),所述螺纹杆(205)的表面螺纹套设有螺纹管(203),所述螺纹管(203)的顶端与升降板(4)的底部固定连接,所述横板(1)顶部的左右两侧均固定连接有竖板(204),所述螺纹管(203)的左右两侧均固定连接有导向杆(202),所述导向杆(202)远离螺纹管(203)的一端贯穿至竖板(204)的一侧,所述竖板(204)的表面开设有导向孔。

3.根据权利要求1所述的一种升降式环境空气监测取样装置,其特征在于:所述转动组件(3)包括第二电机(301),所述第二电机(301)的顶部通过螺栓与升降板(4)的底部固定连接,所述升降板(4)的顶部通过轴承活动连接有转杆(304),所述转杆(304)的顶端与转板(6)的底部固定连接,所述转杆(304)的表面固定套设有第二齿轮(303),所述第二电机(301)转轴的顶端贯穿至升降板(4)的顶部并固定套设有第一齿轮(302),所述第一齿轮(302)与第二齿轮(303)互相啮合。

4.根据权利要求1所述的一种升降式环境空气监测取样装置,其特征在于:所述定量组件(7)包括支撑架(701),所述支撑架(701)的右侧与密封箱(10)的左侧固定连接,所述密封箱(10)的左侧固定连通有连通管(707),所述连通管(707)的左端固定连通有气囊(706),所述气囊(706)的左侧固定连接有移动板(705),所述移动板(705)的顶部和底部均固定连接有滑块(708),所述移动板(705)的左侧固定连接有弹簧(704)。

5.根据权利要求4所述的一种升降式环境空气监测取样装置,其特征在于:所述弹簧(704)的左端固定连接有压板(702),所述压板(702)的左侧固定连接有压力传感器(703),所述压力传感器(703)的左侧与支撑架(701)的内壁固定连接,所述支撑架(701)内腔的顶部和底部均开设有滑槽。

6.根据权利要求1所述的一种升降式环境空气监测取样装置,其特征在于:所述横板(1)顶部的左侧通过螺栓连接有防护箱,防护箱的内腔通过螺栓连接有蓄电池,所述密封箱(10)的右侧固定连通有出气阀(11),所述出气阀(11)的右端固定连通有出气管(5),所述横板(1)的底部通过螺栓连接有支撑腿(12),所述支撑腿(12)的顶部固定连接有双刹脚轮(13)。
