专利号: 2023214185807
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

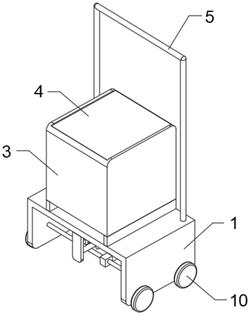

1.一种农业种植施肥装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有两个立板(2),两个所述立板(2)的顶部之间固定连接有肥料箱(3),所述底座(1)顶部的一侧固定连接有扶手(5),所述肥料箱(3)的底部设置有下料组件(6),所述底座(1)的内腔设置有导向组件(7)和调节组件(8),所述肥料箱(3)的内腔设置有转动组件(9),所述底座(1)的两侧均安装有两个滚轮(10)。

2.根据权利要求1所述的一种农业种植施肥装置,其特征在于:所述肥料箱(3)的顶部设置有盖板(4),所述盖板(4)与肥料箱(3)之间通过卡扣连接。

3.根据权利要求1所述的一种农业种植施肥装置,其特征在于:所述下料组件(6)包括连通于肥料箱(3)底部两侧的下料斗(61),所述下料斗(61)的底部固定贯穿至底座(1)的内腔并连通有伸缩管(62),所述伸缩管(62)的底部连通有施肥管(63)。

4.根据权利要求1所述的一种农业种植施肥装置,其特征在于:所述导向组件(7)包括横向固定连接于底座(1)内腔的导向杆(71),所述导向杆(71)表面的两侧均滑动连接有移动块(72),所述移动块(72)的一侧固定连接有连接板(73),所述连接板(73)的一侧与对应的施肥管(63)固定连接。

5.根据权利要求1所述的一种农业种植施肥装置,其特征在于:所述调节组件(8)包括固定连接于底座(1)内腔的两个安装板(81),两个所述安装板(81)之间通过轴承活动连接有螺杆(82),所述螺杆(82)位于导向杆(71)的上方,所述螺杆(82)的一端可活动地贯穿至一个安装板(81)的外侧并固定连接有旋钮(83)。

6.根据权利要求5所述的一种农业种植施肥装置,其特征在于:所述螺杆(82)的表面螺纹连接有螺纹块(84),所述螺纹块(84)底部的两侧均通过转轴转动连接有连杆(85),所述连杆(85)的一端通过转轴与对应的连接板(73)转动连接。

7.根据权利要求1所述的一种农业种植施肥装置,其特征在于:所述转动组件(9)包括通过轴承活动连接于肥料箱(3)内腔的转杆(91),所述转杆(91)的一端可活动地贯穿至肥料箱(3)的外侧并固定连接有固定板(92),所述固定板(92)的一侧固定连接有把手(93),所述转杆(91)表面的一侧固定连接有若干个推杆(94)。
