专利号: 2023214259444
申请人: 广州楚朋科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

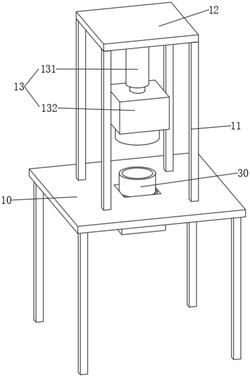

1.一种磁芯加工环形的打磨机,包括操作台(10)和磁芯加工件(30),其特征在于:所述操作台(10)的上表面设置有四个支撑杆(11),四个所述支撑杆(11)的顶部设置有安装板(12),所述安装板(12)的下表面设置有推动组件(13),所述推动组件(13)的下表面设置有打磨石(14),所述操作台(10)中间开口处的内部设置有夹持组件(20),其中:所述夹持组件(20)用于固定磁芯加工件(30)在打磨时的位置,所述夹持组件(20)由四组固定组件(21)组成,且四组固定组件(21)分别在操作台(10)内部的四周;

所述安装板(12)下表面的开口处通过卡接组件(41)卡接配合有收料箱(40),所述收料箱(40)用于收集磁芯加工件(30)打磨后的废料。

2.如权利要求1所述的磁芯加工环形的打磨机,其特征在于:所述推动组件(13)至少包括液压缸(131),所述液压缸(131)安装在安装板(12)的下表面,所述液压缸(131)的活塞杆设置有安装箱(132),所述安装箱(132)的内部设置有电机(133),所述电机(133)的输出轴贯穿安装箱(132)与打磨石(14)转动连接。

3.如权利要求1所述的磁芯加工环形的打磨机,其特征在于:所述固定组件(21)至少包括移动槽(211),所述操作台(10)的内部开设有移动槽(211),所述移动槽(211)的内部通过滑动组件(22)滑动连接有移动板(213),所述移动板(213)远离操作台(10)开口处的一侧设置有气缸(212),所述移动板(213)上表面靠近离操作台(10)开口处的一侧设置有限位轴(214)。

4.如权利要求3所述的磁芯加工环形的打磨机,其特征在于:所述滑动组件(22)至少包括滑槽(221)和滑块(222),所述移动槽(211)的两侧均开设有滑槽(221),所述移动板(213)的两侧均设置有用于与滑槽(221)进行滑动连接的滑块(222)。

5.如权利要求1所述的磁芯加工环形的打磨机,其特征在于:所述卡接组件(41)至少包括卡槽(411)和卡扣(412),所述操作台(10)下表面的四周均开设有卡槽(411),所述收料箱(40)上方开口处的四周均设置有用于与卡槽(411)进行卡接配合的卡扣(412)。
