专利号: 202321453991X
申请人: 淮安市中证安康检测有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

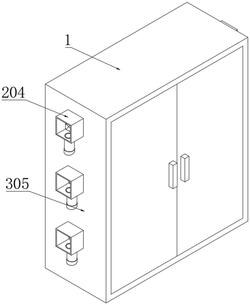

1.多点同步大气采样装置,包括箱体(1),其特征在于:所述箱体(1)的内部固定安装有过滤采样组件(2),所述过滤采样组件(2)包括螺纹杆(201)、连接筒(202)、储气缸(203)、固定筒(204)、滤网(205)、第一转动板(208)和活塞(210);

所述箱体(1)的内部转动连接有螺纹杆(201),所述螺纹杆(201)的外侧螺纹套接有三个连接筒(202),所述箱体(1)的内部对称固定连接有三个储气缸(203),所述储气缸(203)的内部滑动连接有活塞(210),所述箱体(1)的两侧均固定连接有三个固定筒(204),所述固定筒(204)的内部固定连接有滤网(205),所述固定筒(204)的内部转动连接有第一转动板(208);

所述箱体(1)的内部固定安装有吸收导流组件(3),所述吸收导流组件(3)包括储液箱(301)、第二转动板(302)、导向管(303)和连接管(304);

所述箱体(1)的内部对称固定连接有三个储液箱(301),所述储液箱(301)的内部固定连接有导向管(303),所述储气缸(203)的内部转动连接有第二转动板(302),所述储液箱(301)的内部固定连接有连接管(304)。

2.根据权利要求1所述的多点同步大气采样装置,其特征在于:所述过滤采样组件(2)还包括安装筒(206)、收集筒(207)和盖筒(209);

所述固定筒(204)的底端固定连接有安装筒(206),所述安装筒(206)的底部螺纹连接有盖筒(209),所述固定筒(204)的内部活动套接有收集筒(207)。

3.根据权利要求1所述的多点同步大气采样装置,其特征在于:所述活塞(210)的一侧与连接筒(202)固定连接。

4.根据权利要求2所述的多点同步大气采样装置,其特征在于:所述安装筒(206)的外侧开设有螺纹槽。

5.根据权利要求1所述的多点同步大气采样装置,其特征在于:所述吸收导流组件(3)还包括第一通水管(305)、液泵(306)和第二通水管(307);

所述箱体(1)的内部固定安装有液泵(306),所述液泵(306)的一侧固定连接有第一通水管(305),所述液泵(306)的两侧均固定连接有第二通水管(307)。

6.根据权利要求1所述的多点同步大气采样装置,其特征在于:所述储液箱(301)通过导向管(303)与储气缸(203)内部相通。
