专利号: 2023214646678
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

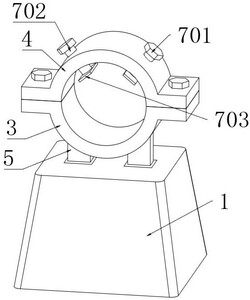

1.一种汽车线束固定装置,其特征在于:包括固定基座(1)、调节槽(2)、底部线夹(3)、顶部线夹(4)、调节板(5)、动力机构和线径调节机构,所述调节槽(2)开设于固定基座(1)的内部,所述底部线夹(3)设置于固定基座(1)的顶部,所述顶部线夹(4)设置于底部线夹(3)的顶部,所述顶部线夹(4)和底部线夹(3)之间通过螺栓可拆卸连接,所述调节板(5)固定连接于底部线夹(3)底部的两侧,所述动力机构固定连接于调节槽(2)内壁的底部,两组所述线径调节机构分别设置于顶部线夹(4)顶部的两侧。

2.根据权利要求1所述的一种汽车线束固定装置,其特征在于:所述动力机构包括电机(601),所述电机(601)的顶部固定连接有第一螺杆(602),所述第一螺杆(602)的顶部与调节槽(2)内壁的顶部转动连接,所述第一螺杆(602)的表面螺纹连接有支撑板(603),所述支撑板(603)的两侧均与调节槽(2)内壁的两侧滑动连接,所述支撑板(603)的顶部与调节板(5)的底部固定连接。

3.根据权利要求2所述的一种汽车线束固定装置,其特征在于:所述第一螺杆(602)的表面固定连接有防护壳(604),所述防护壳(604)的表面固定连接有环形防护板(605),所述环形防护板(605)底部的两侧均滑动连接有底板(606),所述底板(606)的底部与调节槽(2)内壁的底部固定连接。

4.根据权利要求1所述的一种汽车线束固定装置,其特征在于:所述线径调节机构包括手柄(701),所述手柄(701)的一端固定连接有第二螺杆(702),所述第二螺杆(702)的一端贯穿至顶部线夹(4)的底部并与顶部线夹(4)螺纹连接,所述第二螺杆(702)的一端固定连接有抵紧板(703)。

5.根据权利要求2所述的一种汽车线束固定装置,其特征在于:所述支撑板(603)的两侧均固定连接有滑块(8),所述调节槽(2)内壁的两侧均开设有配合滑块(8)使用的滑槽(9)。

6.根据权利要求1所述的一种汽车线束固定装置,其特征在于:所述调节板(5)的表面滑动连接有防护套(10),所述防护套(10)与固定基座(1)固定连接。

7.根据权利要求3所述的一种汽车线束固定装置,其特征在于:所述第一螺杆(602)表面的顶部和底部均固定连接有夹持块(11),所述夹持块(11)与防护壳(604)固定连接。
