专利号: 2023214695829
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

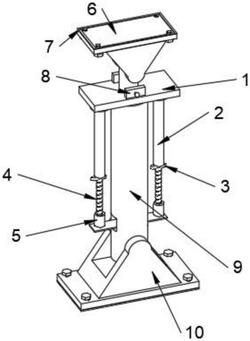

1.用于装配式建筑墙体的装配式构件,其特征在于,包括:第一支撑板(1),所述第一支撑板(1)的上表面固定连接有第二固定件(8),所述第一支撑板(1)的上表面固定连接有第三套筒(14),所述第三套筒(14)的侧表面设置有定位孔(15),所述第三套筒(14)的侧表面设置有第一孔洞(16),所述第一孔洞(16)的内壁与第三固定件(13)接触,所述第三固定件(13)的侧表面固定连接有顶部支撑(6),所述第一支撑板(1)的下表面固定连接有第四固定件(25),所述第四固定件(25)的下表面通过第二螺栓(22)与连接件(24)固定连接,所述连接件(24)的内壁固定连接有第一套筒(2),所述第一套筒(2)的内壁设置有螺纹,所述第一套筒(2)的内壁螺纹连接有螺纹杆(4),所述螺纹杆(4)的外表面螺纹连接有螺纹固定扣(3),所述螺纹杆(4)的下表面固定连接有第一固定件(5),所述第一固定件(5)的下表面固定连接有第二支撑板(21),所述第二支撑板(21)的上表面固定连接有导向杆(20),所述导向杆(20)的外表面设置有限位孔(19),所述第一支撑板(1)的下表面与第二套筒(9)接触,所述第二套筒(9)的外表面设置有第三孔洞(27),所述第二套筒(9)的外表面设置有穿出槽(26),所述穿出槽(26)的内壁与第二支撑板(21)接触,所述第三孔洞(27)的内壁与第五固定件(28)接触,所述第五固定件(28)的侧表面固定连接有底部支撑(10);所述第一套筒(2)的上部设置有轴承(23)。

2.根据权利要求1所述的用于装配式建筑墙体的装配式构件,其特征在于,所述第二固定件(8)的侧表面设置有第二孔洞(17),所述第二孔洞(17)的内壁固定连接有插销(18)。

3.根据权利要求1所述的用于装配式建筑墙体的装配式构件,其特征在于,所述顶部支撑(6)的下表面设置有螺纹孔,所述螺纹孔的内壁与第一螺栓(11)接触。

4.根据权利要求3所述的用于装配式建筑墙体的装配式构件,其特征在于,所述底部支撑(10)的上表面设置有螺纹孔,所述螺纹孔的内壁与第三螺栓(29)接触。

5.根据权利要求1所述的用于装配式建筑墙体的装配式构件,其特征在于,所述顶部支撑(6)的上表面固定连接有第一防滑垫(7),所述底部支撑(10)的下表面固定连接有第二防滑垫(12)。

6.根据权利要求4所述的用于装配式建筑墙体的装配式构件,其特征在于,所述第一螺栓(11)的数量为多个且均匀分布,所述第二螺栓(22)的数量为多个且均匀分布,所述第三螺栓(29)的数量为多个且均匀分布。

7.根据权利要求1所述的用于装配式建筑墙体的装配式构件,其特征在于,所述轴承(23)的数量为多个且对称分布,所述轴承(23)的上表面与第四固定件(25)接触,所述轴承(23)的下表面与连接件(24)接触。

8.根据权利要求1所述的用于装配式建筑墙体的装配式构件,其特征在于,所述限位孔(19)的内壁与插销(18)接触,所述插销(18)的外表面与第二孔洞(17)接触,所述插销(18)的外表面与定位孔(15)接触。
