专利号: 2023214754028
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

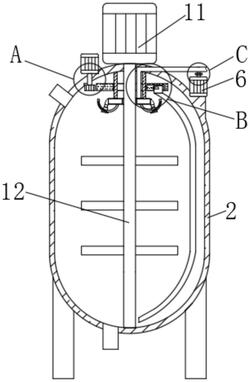

1.一种水洗釜内壁清洁装置,其特征在于,包括立管(1)和水洗釜桶(2):所述立管(1)焊接在水洗釜桶(2)的内壁,所述立管(1)的底部固定安装有环状水盒(3),所述环状水盒(3)的顶部连通有水管(4),所述水管(4)的一端贯穿至水洗釜桶(2)的外侧并与外界水管连通,所述水管(4)上安装有水阀(5),所述水洗釜桶(2)的表面固定安装有电机一(6),所述电机一(6)的输出轴与水阀(5)之间固定连接,所述环状水盒(3)的表面连通有多个软管(7),所述软管(7)的一端连通有喷头(8),所述喷头(8)的表面设置有两个拨轴(9),所述环状水盒(3)的底部焊接有与拨轴(9)相适配的限位槽块(10)。

2.根据权利要求1所述的一种水洗釜内壁清洁装置,其特征在于,所述拨轴(9)与喷头(8)之间转动连接,所述拨轴(9)的表面与限位槽块(10)的内壁相贴合。

3.根据权利要求2所述的一种水洗釜内壁清洁装置,其特征在于,所述水洗釜桶(2)的顶部固定安装有电机二(11),所述电机二(11)的输出轴贯穿至水洗釜桶(2)的内腔并固定连接有搅拌体(12)。

4.根据权利要求3所述的一种水洗釜内壁清洁装置,其特征在于,所述水洗釜桶(2)的表面固定安装有电机三(13),所述电机三(13)的输出轴贯穿至水洗釜桶(2)的内腔并固定连接有齿轮一(14),所述立管(1)的表面转动连接有齿轮二(15),所述齿轮二(15)与齿轮一(14)相啮合,所述齿轮二(15)的底部开设有滑槽(16),所述滑槽(16)的内壁滑动连接有滑块(17),所述滑块(17)的底部焊接有刷杆(18),所述刷杆(18)外形与立管(1)的内壁相适配。

5.根据权利要求4所述的一种水洗釜内壁清洁装置,其特征在于,所述滑块(17)与滑槽(16)的内壁之间固定连接有拉簧(19),所述滑块(17)的前后侧均焊接有限位块(20),所述限位块(20)与滑槽(16)的内壁之间滑动连接,所述滑槽(16)的内壁开设有与限位块(20)相适配的限位槽(21)。
