专利号: 2023214757153
申请人: 海南鹧鸪茶饮料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

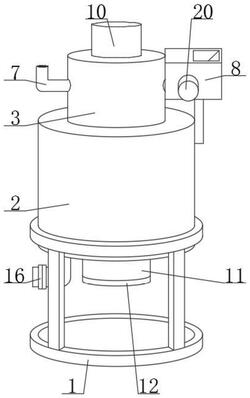

1.一种茶叶浸提装置,其特征在于,包括底架(1)、浸提箱(2)和导料箱(3),所述底架(1)的上端固定连接有浸提箱(2),所述浸提箱(2)的上端密封连接有导料箱(3),所述导料箱(3)的内部转动连接有螺纹轴(4),所述螺纹轴(4)的上侧螺旋连接有顶压块(5),所述浸提箱(2)的内部中间位置处固定连接有滤筒(6),所述导料箱(3)的左端密封连接有注水管(7),所述导料箱(3)的右端固定连接有加料箱(8),所述顶压块(5)的上端滑动连接有承压板(9),所述承压板(9)与导料箱(3)之间滑动连接。

2.根据权利要求1所述的一种茶叶浸提装置,其特征在于,所述导料箱(3)的上端固定连接有第一电机(10),所述第一电机(10)的输出轴与螺纹轴(4)之间固定连接。

3.根据权利要求1所述的一种茶叶浸提装置,其特征在于,所述浸提箱(2)的下端中间位置处密封连接有底套(11),所述底套(11)的内侧螺旋连接有螺纹插套(12),所述螺纹插套(12)的内部下端固定连接有伸缩杆(13),所述伸缩杆(13)的表面外覆有第一弹簧(14),所述伸缩杆(13)的上端固定连接有封堵板(15),所述封堵板(15)与螺纹插套(12)之间滑动连接。

4.根据权利要求1所述的一种茶叶浸提装置,其特征在于,所述浸提箱(2)的下端左侧密封连接有浸提排放管(16),所述浸提排放管(16)的端头位置处设有电磁控制阀。

5.根据权利要求1所述的一种茶叶浸提装置,其特征在于,所述承压板(9)的上端固定连接有滑杆(17),所述滑杆(17)与导料箱(3)之间滑动连接,所述导料箱(3)的上侧壁内部设有第二弹簧(18),所述第二弹簧(18)与滑杆(17)之间滑动连接。

6.根据权利要求1所述的一种茶叶浸提装置,其特征在于,所述加料箱(8)的内部转动连接有导料叶板(19),所述导料叶板(19)的前端贯穿加料箱(8),所述加料箱(8)的前端固定连接有第二电机(20),所述第二电机(20)的输出轴与导料叶板(19)之间固定连接。

7.根据权利要求1所述的一种茶叶浸提装置,其特征在于,所述顶压块(5)和承压板(9)均呈矩形设置,所述顶压块(5)的下端设有封堵圆台。
