专利号: 2023214794260
申请人: 琼海如堕烟科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

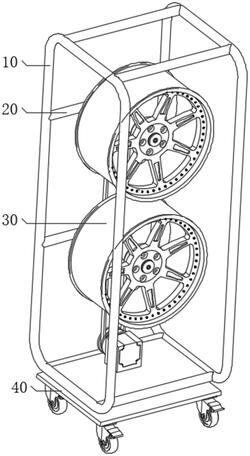

1.一种轮毂销售展示架,其特征在于,包括

展架主体部分(10),所述展架主体部分(10)包括侧架(110)、连杆(120)和底板(130),两组所述连杆(120)分别固定设置在两个所述侧架(110)顶部以及底部,所述底板(130)固定在侧架(110)底部;

转动悬挂组件(20),所述转动悬挂组件(20)包括固定杆(210)、横杆(220)、套筒(230)、挂杆(240)、电机(250)、驱动连接部(260),所述固定杆(210)固定在两个所述侧架(110)后侧,所述横杆(220)后端与所述固定杆(210)连接,所述套筒(230)转动套设在所述横杆(220)外部,且所述挂杆(240)固定在所述套筒(230)前端,所述电机(250)安装在所述底板(130)上方,所述驱动连接部(260)连接所述套筒(230)和电机(250)输出轴端;

轮毂本体(30),所述轮毂本体(30)套设在所述挂杆(240)外部。

2.根据权利要求1所述的一种轮毂销售展示架,其特征在于,所述驱动连接部(260)包括主动带轮(261)、从动带轮(262)和传动带(263),所述主动带轮(261)固定套设在所述电机(250)输出轴端,所述从动带轮(262)固定套设在所述套筒(230)外部,且所述传动带(263)连接所述主动带轮(261)和所述从动带轮(262)。

3.根据权利要求1所述的一种轮毂销售展示架,其特征在于,所述套筒(230)前端固定设置有限位板(270),所述挂杆(240)前端固定设置有定位块(280)。

4.根据权利要求3所述的一种轮毂销售展示架,其特征在于,所述定位块(280)和所述挂杆(240)之间固定螺栓(290)连接,所述定位块(280)内侧设置有弹性垫片。

5.根据权利要求1所述的一种轮毂销售展示架,其特征在于,还包括转动支撑组件(40),所述转动支撑组件(40)包括底座(410)、转轴(420)和移动轮(430),所述转轴(420)底端与所述底座(410)转动设置,所述转轴(420)顶端与所述底板(130)底部固定连接,所述移动轮(430)安装在所述底座(410)下方。

6.根据权利要求5所述的一种轮毂销售展示架,其特征在于,所述底座(410)上方固定有环板(440),所述环板(440)顶部固定设置有滚珠(450)若干个,且所述滚珠(450)与所述底板(130)下表面相接处。

7.根据权利要求6所述的一种轮毂销售展示架,其特征在于,所述环板(440)顶部以及所述底板(130)下表面均设置有与所述滚珠(450)相配合的环槽。

8.根据权利要求7所述的一种轮毂销售展示架,其特征在于,所述环板(440)上方所述滚珠(450)内侧以及外侧均设置有限位环(460)。
