专利号: 2023214829838
申请人: 刘杰
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

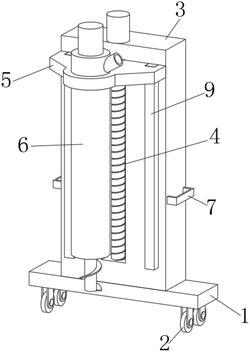

1.一种建筑灌注桩后注浆装置,包括底座(1),其特征在于:所述底座(1)的下端四角均固定安装有万向轮(2),所述底座(1)的上端固定安装有立板(3),所述立板(3)的前端开有滑槽(4),所述滑槽(4)内滑动连接有升降机构(5),所述升降机构(5)的前部固定安装有注浆机构(6),所述立板(3)的左右两端均固定安装有扶手(7),所述立板(3)的后端固定安装有控制面板(8),所述立板(3)的前端左右两侧均开有连接条(9),所述升降机构(5)与两个连接条(9)滑动连接;

所述升降机构(5)包括正反电机(51),所述正反电机(51)固定安装在立板(3)的上端,所述正反电机(51)的输出端固定安装有丝杆(52),所述丝杆(52)活动安装在滑槽(4)内,所述丝杆(52)上螺纹连接有传动块(53),且传动块(53)滑动连接在滑槽(4)内,所述传动块(53)的前端固定焊接有升降板(54)。

2.根据权利要求1所述的一种建筑灌注桩后注浆装置,其特征在于:所述升降板(54)的后端左右两侧均开有连接槽(55),两个所述连接槽(55)分别与两个连接条(9)滑动连接将升降板(54)滑动安装在立板(3)的前端。

3.根据权利要求1所述的一种建筑灌注桩后注浆装置,其特征在于:所述注浆机构(6)包括注浆管(61),所述注浆管(61)与升降板(54)穿插连接,所述注浆管(61)的外表面上部一体成型有加料管(62),所述注浆管(61)的上端中部穿插连接有搅拌器(63)。

4.根据权利要求3所述的一种建筑灌注桩后注浆装置,其特征在于:所述加料管(62)与注浆管(61)的内部相通,且加料管(62)与注浆管(61)呈75度角倾斜设置。

5.根据权利要求3所述的一种建筑灌注桩后注浆装置,其特征在于:所述搅拌器(63)包括步进电机(64),所述步进电机(64)固定安装在注浆管(61)的上端中部,所述步进电机(64)的输出端固定安装有搅拌杆(65),所述搅拌杆(65)的下端贯穿注浆管(61)的上端并延伸至注浆管(61)的下方,所述搅拌杆(65)的外表面固定安装有搅拌叶(66)。
