专利号: 2023215020712
申请人: 湖南中祁科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

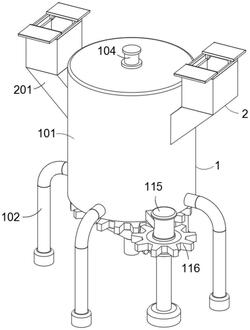

1.一种湿拌砂浆储料罐,包括搅拌机构(1),以及安装于搅拌机构(1)内部的第一搅拌电机(104)、清洁电机(112)和第二搅拌电机(115);

所述搅拌机构(1)的两侧对称设置有闭合进料机构(2),且闭合进料机构(2)的一侧设置有闭合电机(204);

其特征在于,还包括:

所述搅拌机构(1)包括搅拌外箱(101),所述搅拌外箱(101)的底部四周固定安装有支撑腿(102),所述搅拌外箱(101)的顶部内侧固定安装有固定齿环(103);

其中,第一搅拌电机(104)固定安装在搅拌外箱(101)的顶部中心位置,所述第一搅拌电机(104)的输出端固定连接有搅拌螺纹杆(105);

其中,搅拌螺纹杆(105)靠近第一搅拌电机(104)的一端固定安装有搅拌固定环(106),所述搅拌固定环(106)的外侧固定安装有固定三脚架(107)。

2.根据权利要求1所述的一种湿拌砂浆储料罐,其特征在于:所述固定三脚架(107)的端部转动连接有行星齿轮(108),所述行星齿轮(108)的底部固定连接有搅拌叉(109),所述搅拌螺纹杆(105)的中部螺纹连接有螺纹齿轮(110),所述螺纹齿轮(110)的底部固定连接有搅拌滑动套(111),所述清洁电机(112)固定安装在搅拌滑动套(111)的一侧,所述清洁电机(112)的输出端固定连接有清洁齿轮(113),所述搅拌滑动套(111)外侧固定安装有清洁刮板(114)。

3.根据权利要求2所述的一种湿拌砂浆储料罐,其特征在于:所述第二搅拌电机(115)固定安装在搅拌外箱(101)的底部一侧,所述第二搅拌电机(115)的输出端固定连接有搅拌齿轮(116),所述搅拌齿轮(116)的一侧啮合连接有啮合搅拌齿环(117),所述啮合搅拌齿环(117)的底部固定连接有螺旋推动槽(118),所述螺旋推动槽(118)的底部固定安装有放料阀(119),所述啮合搅拌齿环(117)的顶部固定连接有搅拌内箱(120)。

4.根据权利要求1所述的一种湿拌砂浆储料罐,其特征在于:所述闭合进料机构(2)包括进料斜槽(201),所述进料斜槽(201)的顶部固定连接有进料箱(202),所述进料箱(202)的顶部固定安装有闭合支架(203),所述闭合电机(204)固定安装在进料箱(202)的顶部一侧,所述闭合电机(204)的输出端固定连接有闭合螺纹杆(205)。

5.根据权利要求4所述的一种湿拌砂浆储料罐,其特征在于:所述闭合螺纹杆(205)的总部对称螺纹连接有闭合螺纹套(206),所述闭合螺纹套(206)的顶部固定连接有闭合盖板(207),所述闭合盖板(207)的内侧固定安装有密封胶垫(208),所述闭合盖板(207)远离闭合螺纹套(206)的一侧固定安装有闭合滑动套(209),所述闭合滑动套(209)的内部滑动连接有闭合滑动杆(210)。

6.根据权利要求5所述的一种湿拌砂浆储料罐,其特征在于:所述闭合滑动杆(210)固定安装在进料箱(202)的顶部内侧,所述闭合螺纹杆(205)与进料箱(202)转动连接,所述进料斜槽(201)对称安装在搅拌外箱(101)顶部两侧,所述闭合盖板(207)与闭合支架(203)滑动连接。

7.根据权利要求3所述的一种湿拌砂浆储料罐,其特征在于:所述搅拌内箱(120)与搅拌外箱(101)转动连接,所述清洁刮板(114)与搅拌外箱(101)的内壁贴合连接,所述行星齿轮(108)与固定齿环(103)啮合连接。
