专利号: 202321502937X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

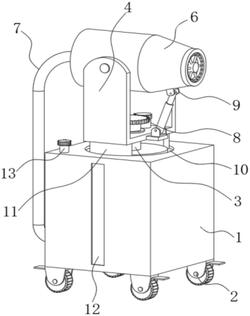

1.一种建筑施工用扬尘处理装置,包括蓄水箱(1),其特征在于:所述蓄水箱(1)的底面安装有一组自锁万向轮(2),所述蓄水箱(1)的上表面固定连接有支撑柱(3),所述蓄水箱(1)的上方设置有支撑架(4),所述支撑架(4)的底面固定镶嵌有轴承(5),且轴承(5)的内圈与支撑柱(3)的外表面相连接,所述支撑架(4)的内壁铰接有喷水筒(6),所述蓄水箱(1)和喷水筒(6)之间安装有喷水组件(7),所述喷水组件(7)包括固定镶嵌于所述蓄水箱(1)外表面的增压泵(701),所述增压泵(701)的输出端固定连通有连接软管(702),所述喷水组件(7)还包括安装于所述喷水筒(6)内壁的过水管(703),所述过水管(703)的外表面固定连通有一组喷水头(704),所述过水管(703)和连接软管(702)之间通过一组连接管(705)相连通,所述支撑架(4)的内壁安装有摆动组件(8),所述支撑架(4)和喷水筒(6)之间安装有调节组件(9)。

2.根据权利要求1所述的一种建筑施工用扬尘处理装置,其特征在于:所述摆动组件(8)包括固定连接于所述支撑柱(3)顶端的齿轮盘(801),所述齿轮盘(801)的外部设置有电机一(802)和电机二(803),所述电机一(802)和电机二(803)均与支撑架(4)相连接。

3.根据权利要求2所述的一种建筑施工用扬尘处理装置,其特征在于:所述电机一(802)的输出端安装有半齿轮一(804),所述电机二(803)的输出端安装有半齿轮二(805),所述半齿轮一(804)和半齿轮二(805)均与齿轮盘(801)相适配。

4.根据权利要求1所述的一种建筑施工用扬尘处理装置,其特征在于:所述调节组件(9)包括固定连接于所述支撑架(4)外表面的连接板(901),所述连接板(901)的上表面安装有铰接架一(902)。

5.根据权利要求4所述的一种建筑施工用扬尘处理装置,其特征在于:所述铰接架一(902)的内壁铰接有电动推杆(903),所述电动推杆(903)的输出端铰接有铰接架二(904),且铰接架二(904)与喷水筒(6)的外表面相连接。

6.根据权利要求1所述的一种建筑施工用扬尘处理装置,其特征在于:所述蓄水箱(1)的上表面开设有弧形滑槽(10),所述弧形滑槽(10)的内壁滑动连接有两个弧形滑板(11),且弧形滑板(11)的顶端与支撑架(4)的底面相连接。

7.根据权利要求1所述的一种建筑施工用扬尘处理装置,其特征在于:所述蓄水箱(1)的正面固定镶嵌有透明板(12),所述蓄水箱(1)的上表面固定连通有加水管(13)。
