专利号: 2023215043894
申请人: 平顶山耀顺新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

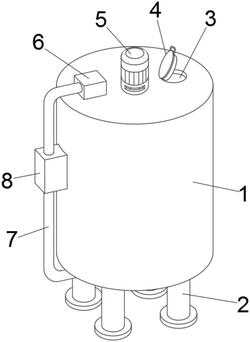

1.一种固体料储存装置,其特征在于:包括:

储存箱(1),所述储存箱(1)顶部一侧开设有进料口(3),所述进料口(3)侧壁上方转动连接有密封盖板(4),储存箱(1)侧壁底端设有排料管(9);

气盘(10),所述气盘(10)固定连接在储存箱(1)内部底端中心位置,气盘(10)底部密封连接有输气管(7),所述输气管(7)穿过储存箱(1)底部箱体密封连接有干燥箱(6),所述干燥箱(6)固定连接在储存箱(1)顶部一侧,且干燥箱(6)底部与储存箱(1)内部连通;及隔离盒(11),所述隔离盒(11)侧壁固定连接有连接杆(15),所述连接杆(15)底端穿过气盘(10)固定连接在储存箱(1)内部底端,连接杆(15)顶端固定连接在储存箱(1)内部顶端,所述隔离盒(11)侧壁设套筒(16),所述套筒(16)转动连接有转杆(13),所述转杆(13)杆体上固定连接有搅拌桨(14)。

2.根据权利要求1所述的一种固体料储存装置,其特征在于:所述储存箱(1)底部固定连接有撑脚(2),所述撑脚(2)设有四个,且在储存箱(1)底部均匀分布。

3.根据权利要求2所述的一种固体料储存装置,其特征在于:所述储存箱(1)顶部中心位置固定连接有电机(5)。

4.根据权利要求3所述的一种固体料储存装置,其特征在于:所述输气管(7)中段设有负压风机(8),所述负压风机(8)固定连接在储存箱(1)侧壁上,且负压风机(8)输出端朝向气盘(10)一端。

5.根据权利要求4所述的一种固体料储存装置,其特征在于:所述气盘(10)呈中空盘状结构,气盘(10)顶部和侧壁上开设有出气孔(20),所述出气孔(20)设有若干个,且在气盘(10)上均匀分布,气盘(10)中心位置开设有通孔(19)。

6.根据权利要求5所述的一种固体料储存装置,其特征在于:所述隔离盒(11)设有四个,所述连接杆(15)设有四个,四个所述连接杆(15)中间位置焊接连接四个所述隔离盒(11),四个所述隔离盒(11)呈上下结构均匀分布。

7.根据权利要求6所述的一种固体料储存装置,其特征在于:每个所述隔离盒(11)侧壁固定连接有四个套筒(16),四个所述套筒(16)呈十字分布,每个所述套筒(16)均转动连接一个转杆(13),所述转杆(13)远离隔离盒(11)的一端与储存箱(1)内侧壁转动连接,每个所述转杆(13)上固定连接若干个搅拌桨(14),若干个搅拌桨(14)呈相背交错分布在转杆(13)杆体上。

8.根据权利要求7所述的一种固体料储存装置,其特征在于:所述电机(5)输出端穿过储存箱(1)顶壁固定连接有驱动轴(12),所述驱动轴(12)底端穿过通孔(19)与储存箱(1)底端转动连接,所述驱动轴(12)与若干个所述隔离盒(11)均转动连接,驱动轴(12)杆体上固定连接有第一锥齿轮(17),所述第一锥齿轮(17)设有四个,四个所述第一锥齿轮(17)分别位于四个所述隔离盒(11)内部。

9.根据权利要求8所述的一种固体料储存装置,其特征在于:若干个所述转杆(13)穿过套筒(16)位于隔离盒(11)内部的一端均固定连接有第二锥齿轮(18),若干个所述第二锥齿轮(18)与对应位于同一个隔离盒(11)内部的第一锥齿轮(17)啮合连接。

10.一种尼龙生产设备,其特征在于:包括上述权利要求1‑9中任意一项所述的固体料储存装置。
