专利号: 2023215100350
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

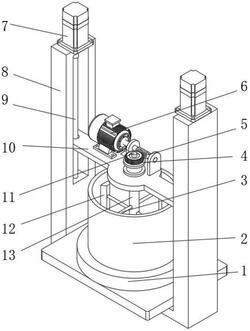

1.一种塑料加工用搅拌机,其特征在于:包括承载支架(8)、收纳筒(2)、滑动安装在所述承载支架(8)侧壁的承载板(10)、搅拌轴(13)、刮板(12)和控制机构,所述刮板(12)可拆安装在所述搅拌轴(13)的径向外壁,所述刮板(12)的外壁与所述收纳筒(2)的内壁滑动贴合,所述搅拌轴(13)转动安装在所述承载板(10)的底面;

所述控制机构包括控制电机(7)和控制丝杆(9),所述控制电机(7)固定安装在所述承载支架(8)的外壁,所述控制丝杆(9)固定安装在所述控制电机(7)的输出轴,所述控制丝杆(9)贯穿所述承载板(10)并通过内外螺纹配合与所述承载板(10)连接。

2.根据权利要求1所述的一种塑料加工用搅拌机,其特征在于:所述承载支架(8)的底部固定安装有安装环(1),所述收纳筒(2)滑动插接在所述安装环(1)的内壁。

3.根据权利要求2所述的一种塑料加工用搅拌机,其特征在于:所述承载板(10)的内壁转动安装有传动轴(11),所述传动轴(11)的一端延伸至所述搅拌轴(13)的内腔,所述搅拌轴(13)的径向外壁通过内外螺纹配合连接有用于与所述传动轴(11)插接的限位销(14)。

4.根据权利要求3所述的一种塑料加工用搅拌机,其特征在于:所述刮板(12)的外壁弹性连接有连接杆(3),所述连接杆(3)远离所述刮板(12)的一端固定连接有连接螺杆(16),所述连接杆(3)通过所述连接螺杆(16)与所述搅拌轴(13)连接。

5.根据权利要求4所述的一种塑料加工用搅拌机,其特征在于:所述刮板(12)的内壁固定连接有连接弹簧(15),所述连接弹簧(15)的另一端与所述连接杆(3)的外壁固定连接。

6.根据权利要求5所述的一种塑料加工用搅拌机,其特征在于:所述传动轴(11)的径向外壁固定连接有传动蜗轮(4),所述承载板(10)的上端面转动安装有与所述传动蜗轮(4)啮合的传动蜗杆(5)。

7.根据权利要求6所述的一种塑料加工用搅拌机,其特征在于:所述承载板(10)的外壁固定连接有驱动电机(6),所述驱动电机(6)的输出轴与所述传动蜗杆(5)的轴向端固定连接。
