专利号: 2023215103359
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

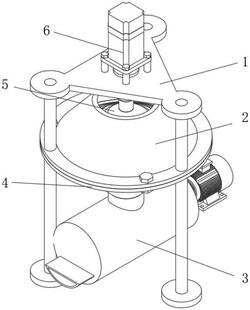

1.一种塑料加工用吹膜机,其特征在于:包括安装支架(1)、上容置箱(2)、下容置箱(4)、运输筒(3)和破碎机构,所述上容置箱(2)固定安装在所述安装支架(1)的外壁,所述下容置箱(4)可拆卸安装在所述上容置箱(2)的底部,所述下容置箱(4)的底部与所述运输筒(3)的内腔相互连通;

所述破碎机构包括破碎辊(11)和分料辊(5),所述分料辊(5)转动安装在所述上容置箱(2)的内腔,所述破碎辊(11)转动安装在所述下容置箱(4)的内腔,且所述破碎辊(11)的上端与所述分料辊(5)的底部可拆卸连接。

2.根据权利要求1所述的一种塑料加工用吹膜机,其特征在于:所述分料辊(5)的底部固定安装有连接抱箍(10),所述破碎辊(11)的上端面与所述连接抱箍(10)滑动插接,所述连接抱箍(10)的外壁固定安装有用于与所述破碎辊(11)滑动插接的限位销。

3.根据权利要求2所述的一种塑料加工用吹膜机,其特征在于:所述安装支架(1)的外壁转动安装有安装筒(8),所述分料辊(5)远离所述破碎辊(11)的一端固定安装有连接轴(9),所述连接轴(9)与所述安装筒(8)滑动连接。

4.根据权利要求3所述的一种塑料加工用吹膜机,其特征在于:所述安装筒(8)的内腔弹性安装有安装轴(12),所述安装轴(12)的一端延伸至所述安装筒(8)的外壁并与所述连接轴(9)的外壁固定连接。

5.根据权利要求4所述的一种塑料加工用吹膜机,其特征在于:所述安装筒(8)的内壁固定连接有控制弹簧(13),所述控制弹簧(13)的另一端与所述安装轴(12)的外壁固定连接。

6.根据权利要求5所述的一种塑料加工用吹膜机,其特征在于:所述安装支架(1)的内壁转动安装有连接环(7),所述连接环(7)的轴向一端与所述安装筒(8)的轴向外壁固定连接,所述安装支架(1)的上端面固定安装有驱动电机(6),所述驱动电机(6)的输出轴与所述连接环(7)固定连接。

7.根据权利要求6所述的一种塑料加工用吹膜机,其特征在于:所述破碎辊(11)的径向外壁固定连接有粉碎凸起(14),所述下容置箱(4)的内壁固定连接有摩擦凸起(15)。
